Koaksiyel kablodaki bakır örgünün işlevi nedir?

Genellikle coax olarak adlandırılan koaksiyel kablo, öncelikle radyo frekans sinyallerini aktarmak için kullanılan bir elektrik kablosu türüdür. Bu amaç için özellikle etkili olmasını sağlayan benzersiz bir tasarıma sahiptir ve koaksiyel kablonun temel bileşenlerinden biribakır örgü kalkan.

Özünde, koaksiyel kablo, iletilen bilgileri oluşturan elektronik sinyalleri taşıyan tek bir iletkenden oluşur. Bu çekirdek tipik olarak bakır veya bakır alaşımdan yapılmıştır, çünkü bakır mükemmel bir elektrik iletkenidir. Çekirdeği çevreleyen, bir izolatör görevi gören ve çekirdeği kablonun dış katmanlarından ayıran bir dielektrik malzeme tabakasıdır.

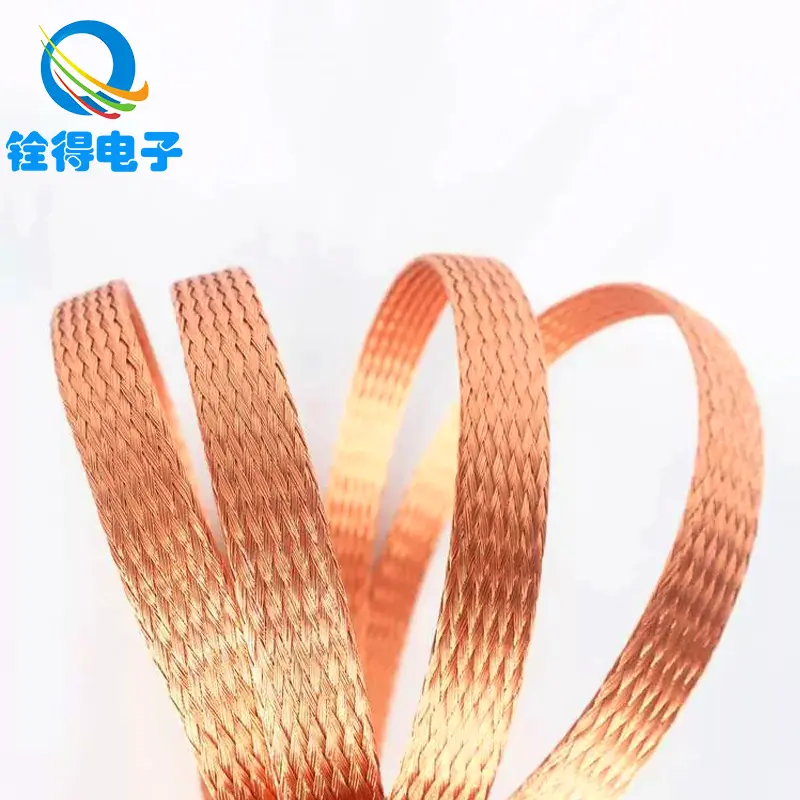

Koaksiyel kablodaki bir sonraki katmanbakır örgülü kalkan. Bu kalkan, dielektrik ve çekirdek etrafında sürekli bir tabaka oluşturmak için birlikte bükülmüş veya örgülü çok sayıda ince bakır kablodan oluşur. Bakır örgü kalkanının birincil işlevi, bir zemin bağlantısı sağlamak ve çekirdeği elektrik gürültüsünden korumaktır.

Elektrik gürültüsü, diğer elektrikli cihazlar, elektromanyetik parazit (EMI) ve radyo frekansı paraziti (RFI) gibi çeşitli kaynaklardan gelebilir. Bu gürültü, koaksiyel kablodan iletilen sinyallere müdahale edebilir, bozulmaya, sinyal kalitesinin kaybına ve hatta tam sinyal kaybına neden olabilir. Bakır örgü kalkan, çekirdek ve bu gürültü kaynakları arasında bir bariyer görevi görür ve çekirdeği etkili bir şekilde parazitten korur.

Gürültü koruması sağlamanın yanı sıra, bakır örgü kalkan ayrıca koaksiyel kablonun empedansının korunmasına yardımcı olur. Empedans, bir elektrik devresindeki akımın akışına muhalefetin bir ölçüsüdür ve koaksiyel kablonun sinyallerin verimli ve doğru bir şekilde iletilmesini sağlamak için tutarlı bir empedansa sahip olması önemlidir. Bakır örgü kalkan, dielektrik tabaka ile birlikte, kablonun istenen empedans seviyesinin korunmasına yardımcı olur.

Bakır örgü kalkanının, ikisi arasındaki doğrudan elektrik bağlantısını önlemek için çekirdekten dielektrik tabaka ile ayrılması gerektiğini belirtmek gerekir. Çekirdek ve kalkan dokunacak olsaydı, kısa bir devre oluşturur ve kablo sinyalleri etkili bir şekilde iletemez.

Özet olarak,bakır örgü kalkanKoaksiyel kabloda çekirdeğin elektrik gürültüsünden korunmasında ve kablonun empedansını korumada önemli bir rol oynar. Bir zemin bağlantısı sağlayarak ve parazite karşı bir bariyer görevi görerek, bakır örgü kalkan, sinyallerin koaksiyel kablo aracılığıyla verimli ve doğru bir şekilde iletilmesini sağlar. Bu, koaksiyel kabloyu televizyon, internet ve telefon iletişiminde kullanılanlar gibi radyo frekansı sinyallerini iletmek için mükemmel bir seçim haline getirir.
