ESD Topraklama Kablosu Modern Elektronikte Güvenilir Statik Kontrolün Anahtarı mı?

Elektrostatik boşalmanın (ESD) hassas elektronik bileşenleri ve üretim hatlarını sessizce mahvedebildiği bir çağda,ESD Topraklama Kablosugüvenli boşaltma yolları sağlamak için çok önemli bir cihaz olarak duruyor.

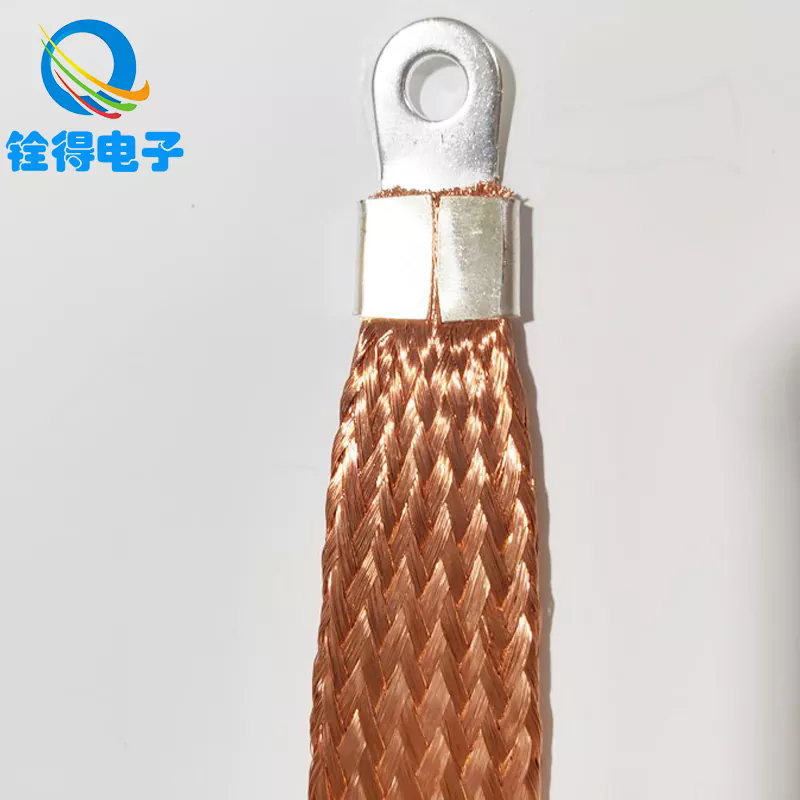

ESD Topraklama Kablosu Nedir ve Temel Özellikler

Tanım ve Amaç

BirESD Topraklama Kablosu(ESD topraklama kablosu veya statik deşarj kablosu olarak da anılır), çalışma tezgahını, bilek kayışını, iyonlaştırıcı çerçeveyi veya ESD matını tanımlanmış bir topraklama noktasına bağlayan iletken bir kablodur. İşlevi, statik yükleri güvenli bir şekilde zemine dağıtmak için düşük dirençli bir yol sağlayarak bileşenlere zarar verebilecek veya arızalara neden olabilecek kontrolsüz elektrostatik boşalma olaylarını önlemektir.

ESD Topraklama Kablosunun Temel Parametreleri

Aşağıda bu tür kabloların seçiminde veya değerlendirilmesinde kullanılan tipik parametreleri gösteren standart bir spesifikasyon tablosu bulunmaktadır:

Bu parametreler uygulama ortamına, düzenleyici normlara ve müşteri gereksinimlerine bağlı olarak değişebilir.

Bu Makalenin Ana Teması

Buradaki temel amaç açıklamaktır.ESD Topraklama Kablosu statik kontrol için neden kritik öneme sahiptir?, nasıl seçilir, kurulur ve bakımı yapılır, Vegelecekteki trendler onun evrimini şekillendiriyor. Ayrıca makale iki genel soruyu yanıtlayacak ve sizi Quande markasının çözümlerine doğru yönlendirecektir.

ESD Topraklama Kablosu Neden Önemlidir - Avantajları ve Rolü

Statik Kontrol Neden Önemlidir?

• Hassas elektroniklerin korunması: Modern entegre devreler, yüzeye monte cihazlar ve sensörler, çok küçük elektrostatik boşalmalar (genellikle 100 V'un altında) nedeniyle zarar görebilir.

• Verim ve kalite: Statik olaylar gizli hasara neden olabilir, ürün güvenilirliğini azaltabilir ve saha arızalarına yol açabilir.

• Güvenlik ve uyumluluk: Birçok elektronik üretim standardı (ANSI/ESD S20.20, IEC 61340 gibi) tanımlanmış topraklama yolları ve direnç limitleri gerektirir.

Bu nedenle ESD Topraklama Kablosu, ESD kontrol programında hayati bir bileşendir.

Yüksek Kaliteli ESD Topraklama Kablosunun Avantajları

1. Kontrollü deşarj: Yerleşik direnç (genellikle 1 MΩ), statik elektriğin güvenli ve kontrollü bir oranda dağıtılmasını sağlayarak ark veya kıvılcım riskini azaltır.

2. Esneklik ve mekanik sağlamlık: İçinde parlak tel veya çok damarlı bakır bulunan kablo, bükülmeye ve günlük aşınmaya katı bir iletkenden daha güvenilir bir şekilde dayanır.

3. Zaman içinde tutarlılık: Yüksek kaliteli yalıtım aşınmaya, neme ve kimyasal maddelere karşı direnç göstererek fabrika ortamındaki performansı korur.

4. Birlikte çalışabilirlik: Standart konektörler (muz fişi, timsah tipi klips, kilitleme jakları), kablonun çeşitli topraklama altyapısıyla uyumlu olmasını sağlar.

5. Maliyet etkinliği: Aktif deşarj sistemleri veya iyonlaştırıcılarla karşılaştırıldığında pasif kablo düşük maliyetlidir ancak statik kontrol için temel oluşturur.

ESD Kontrol Programında Anahtar Rol

• Operatör ile ortak nokta arasındaki bağlantı: Bilek kayışları veya topuk kayışları için kablo, operatörün toprak potansiyelinde kalmasını sağlar.

• Paspaslardan veya ekipmandan toprak zemine bağlantı: ESD paspasları veya çalışma yüzeyleri, yükü tesis zeminine taşımak için bu tür kablolara dayanır.

• Yedekleme ve artıklık: Karmaşık ESD sistemlerinde çoklu topraklama yolları tek nokta arızalarını azaltır.

Kalite ve uyumluluk açısından bakıldığında, ESD Topraklama Kablosunun belirtilmesi veya doğrulanmasındaki ihmal, tüm statik kontrol programına zarar verebilir.

ESD Topraklama Kablosu Nasıl Seçilir, Kurulur ve Bakımı Yapılır

Doğru Kabloyu Seçmek (Nasıl)

ESD Topraklama Kablosunu seçerken aşağıdaki adımları göz önünde bulundurun:

• Direnç gereksinimini doğrulayın: Kablonun 1 MΩ'u (veya ilgili standarda göre) karşıladığından veya tolerans dahilinde olduğundan emin olun.

• Bağlayıcı türünü seçin: Ekipmanınızla uyumlu konnektörleri seçin (muz fiş, kilitli jak, timsah tipi klips).

• Uzunluk önemlidir: Aşırı gevşeklik olmadan kolay erişime izin veren bir uzunluk seçin (1,2 m yaygındır).

• Mekanik tasarımı kontrol edin: Tinsel veya örgülü iletken, bükülmeden kaynaklanan yorulmaya karşı direnç sağlamaya yardımcı olur.

• Yalıtım dayanıklılığı: Endüstriyel ortamlar için aşınma, kimyasal ve sıcaklık dayanımı iyi olan malzemeler kullanın.

• Sertifikalar ve test raporları: Üreticiden test raporları (direnç, izolasyon bozulması, çekme kuvveti) isteyin.

Kurulum Yönergeleri (Nasıl)

Doğru kurulum etkililiğin anahtarıdır:

1. Önce kabloyu bilek kayışına veya mata bağlayın, ardından ortak topraklama noktasına.

2. Ortak noktayı güvence altına alınbilinen bir topraklama hattına veya topraklama barasına.

3. Keskin virajlardan veya bükülmelerden kaçının— Gerilimi azaltmak için kablolar yumuşak döngülere sahip olmalıdır.

4. Yüksek voltajlı veya gürültülü hatlardan uzaklaşınelektriksel girişimi önlemek için.

5. Periyodik testler gerçekleştirinsürekliliği ve direnci doğrulamak için genellikle aylık veya üç ayda bir.

6. Hasarlı veya aşınmış kabloları değiştirinanında — küçük kırılmalar veya yalıtım çatlakları bile kabloyu etkisiz hale getirebilir.

Bakım ve Doğrulama (Nasıl)

• Bir kullanınESD tezgah direnci test cihazıoperatör veya mat ile ortak nokta arasındaki direnci ölçmek için.

• Ölçülen direnç tolerans dahilinde kalmalıdır (örn. 0,9–1,2 MΩ).

• Cekette kesik, aşınma veya renk değişikliği olup olmadığını inceleyin.

• Dahili kablo kopması belirtilerini (aralıklı süreklilik) gözlemlemek için kabloyu yavaşça esnetin.

• Her testi belgeleyin; kalite ve denetim rejimleri kapsamında izlenebilirlik önemlidir.

Ortak Uygulamalar

• Elektronik montaj hatları: Her operatör istasyonu (bilek kayışı) veya iş istasyonu minderi için.

• Onarım ve yeniden işleme tezgahları: Lehimleme, inceleme ve taşıma sırasında koruma.

• Temiz odalar ve yarı iletken fabrikalar: Statik kontrolün verim açısından kritik olduğu yerler.

• Laboratuvarlar ve Ar-Ge laboratuvarları: Prototipleme ve test ortamları için.

• Paketleme ve ESD güvenli nakliye alanları: İletken tepsileri ve taşıma sistemlerini topraklamak için.

Gelecekteki Eğilimler, Zorluklar ve Entegrasyon

Gelişen Standartlar ve Uyumluluk

Gibi standartlarIEC 61340VeANSI/ESD S20.20giderek daha sıkı doğrulama, izlenebilirlik ve denetim uyumluluğu talep ediliyor. Üreticiler ve kullanıcılar daha sık denetimlerle karşı karşıya kalacak ve uygun topraklama uygulamalarına ilişkin belgelenmiş kanıtları göstermeleri gerekecek. ESD Topraklama Kablosu gelişen direnç toleranslarını ve malzeme güvenliği gereksinimlerini karşılamalıdır.

Akıllı ve Dijital İzleme

Yeni nesil kablolar şunları içerebilir:gömülü sensörler veya akıllı çiplerKablo bütünlüğünü, direnç kaymasını ve kullanım döngülerini izlemek için. Bu "akıllı kablolar", direncin aralık dışına çıkması veya mekanik hasarın yaklaşması durumunda bakım sistemlerini uyaracaktır.

Malzemeler ve Dayanıklılık İyileştirmeleri

Gelişmelernano malzemeler, yüksek performanslı polimerlerve daha esnek iletkenler (örneğin gümüş kaplamalı tel, karbon nanotüp kompozitler) kullanım ömrünü uzatacak, esnekliği artıracak ve zorlu ortamlarda arıza oranlarını azaltacaktır.

IoT ve MES Sistemleri ile Entegrasyon

Tamamen dijitalleştirilmiş fabrikalarda, her topraklama kablosu, onu topraklama hattına bağlayan bir kimlik veya sinyal taşıyabilir.Üretim Yürütme Sistemi (MES). Bu, bakım aralıkları, operatör uyumluluğu ve statik kontrol sağlığı hakkında gerçek zamanlı görünürlük sağlar.

Üstesinden gelinmesi gereken zorluklar

• Dengelememaliyet ve gelişmiş özellikler: Akıllı kablo çözümleri maliyeti artırabilir ve düşük marjlı sektörlerde benimsenmeyi etkileyebilir.

• Çevresel stres ve aşınma: Yüksek nem, kimyasal maddelere maruz kalma ve aşınma devam eden tehditler olmaya devam etmektedir.

• Kullanıcı uyumluluğu: En üst düzey kablolarda bile hatalı bağlantı veya kullanıcı gözetimi performansı olumsuz etkiler.

Sıkça Sorulan Sorular (SSS)

S1: Bir ESD Topraklama Kablosunun normalde hangi dirence sahip olması gerekir?
A1: Tipik hedef1 MΩ ±%10(yani 0,9 MΩ ila 1,1 MΩ). Bu direnç, statik elektriğin toprağa akmasına izin verirken deşarj akımını güvenli bir şekilde sınırlar. Bazı kurulumlarda, standarda veya müşteri gereksinimlerine bağlı olarak 0,75–1,25 MΩ'luk bir tolerans bandı kabul edilebilir.

S2: ESD Topraklama Kablosu ne sıklıkla test edilmeli veya değiştirilmelidir?
A2: Test en azından yapılmalıdıraylık veya üç aylıkkalite rejiminize ve denetim sıklığınıza bağlı olarak. Ölçümler tolerans dışına çıkarsa veya kılıf hasar görürse (kesikler, aşınmalar, renk solması), kablonunhemen değiştirildi. Bükme sırasındaki mekanik yorgunluk veya aralıklı süreklilik bir arıza işaretidir.

Özet ve Marka Tanıtımı

The ESD Topraklama Kablosuherhangi bir etkili statik kontrol programının temel, ancak çoğu zaman yeterince önemsenmeyen bir unsurudur. AnlamakNeöyle,Nedenürün verimi, güvenilirliği ve güvenliği açısından önemlidir veNasılonu seçmek, kurmak, test etmek ve bakımını yapmak, sağlam bir ESD stratejisinin omurgasını oluşturur. İleriye baktığımızda, akıllı kablo entegrasyonu, IoT bağlantısı, gelişmiş malzemeler ve daha katı standartlar bu teknolojinin gelişimini şekillendirecek.

Ne zamanUzun ömür, tutarlı performans ve gelişmiş üretim sistemlerine kusursuz entegrasyon için tasarlanmış dayanıklı, sertifikalı ESD Topraklama Kabloları da dahil olmak üzere eksiksiz bir ESD topraklama çözümleri yelpazesi sunar. Özelleştirilmiş spesifikasyonlar, teknik destek veya satın alma talepleri için,bize Ulaşın.
