Bakır Örgü Neden Güvenilmez Topraklamanın Sessiz Çözümüdür?
Soyut
Bakır örgü basit görünüyor - sadece esnek bir şerit halinde dokunmuş teller - ancak "basit" sorunların hızla pahalıya dönüştüğü yerlerde ortaya çıkıyor: aşırı ısınan bara bağlantıları, titreşim altında çatlayan topraklama şeritleri, kesintili giden koruyucu yollar ve birkaç ay sonra gevşeyen akü veya invertör bağlantıları. Bu makale neyi anlatıyor?bakır örgüaslında bunu yapar, hangi yaygın arızaları önler ve akımınız için doğru örgüyü nasıl seçeceğiniz, çevre ve mekanik stres. Ayrıca geri aramaları azaltan kurulum ipuçlarını, kablo pabuçları ve sert kayışlarla karşılaştırmayı ve yanıt veren bir SSS'yi de alacaksınız. çoğu takımın yalnızca bir şeyler ters gittiğinde sorduğu sorular.
İçindekiler
- Bakır Örgü Nedir ve Nereye Sığar?
- Müşterinin Sorun Noktaları Bakır Örgü Çözümü
- Doğru Bakır Örgüyü Seçmek
- Boyutlandırma ve Performans
- Geri Aramaları Önleyen Kurulum İpuçları
- Yaygın Hatalar ve Bunlardan Nasıl Kaçınılacağı
- Bakır Örgü ve Alternatifler
- Kalite ve İzlenebilirlik
- Endüstriye göre uygulamalar
- SSS
- Özet
Taslak
- Bakır örgüyü sade bir dille tanımlayın ve neden asıl meselenin esneklik olduğunu açıklayın.
- Örgünün faydalarını gerçek sorun noktalarıyla eşleştirin: ısı, titreşim, korozyon ve elektriksel gürültü.
- Bir seçim kontrol listesi sağlayın: kaplama, dokuma, boyut, sonlandırma yöntemi ve ortam.
- Direnci düşük ve servis ömrünü yüksek tutan kurulum alışkanlıklarını paylaşın.
- Bakır örgüyü kablolar, sert çubuklar ve örgülü kılıflarla karşılaştırın.
- Alıcı dostu bir kalite kontrol listesi ve net bir sonraki adımla tamamlayın.
01Bakır Örgü Nedir ve Nereye Sığar?

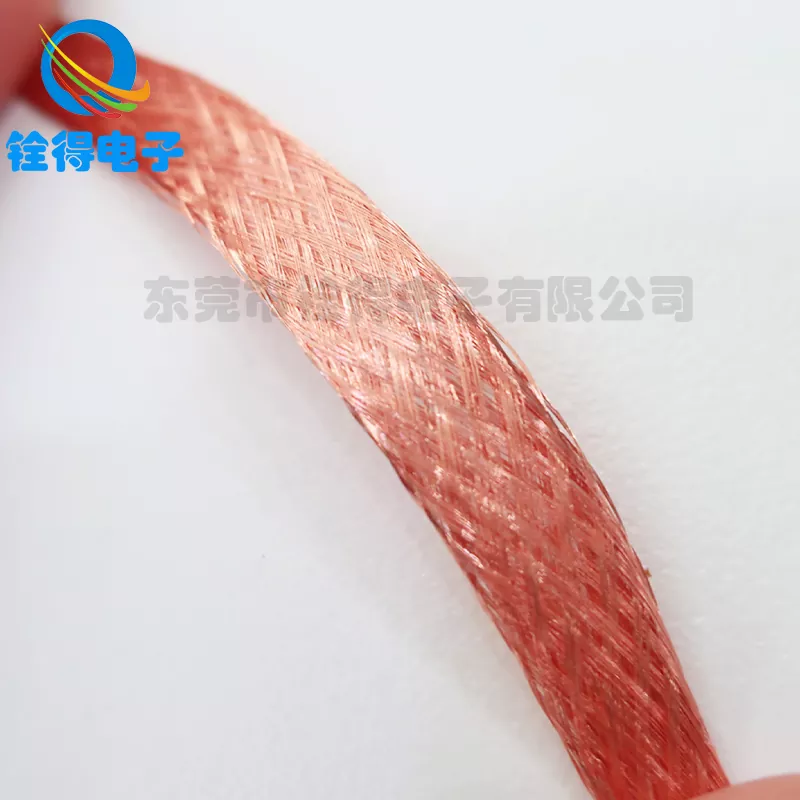

Bakır örgü, birçok ince bakır telden yapılmış dokuma bir iletkendir. Sert bir çubuk gibi davranmak yerine esnek bir kayış gibi davranır: kolayca bükülür, hareketi emer ve elektrik akımını geniş, düşük profilli bir yola yayar.
Bu esneklik "sahip olunması güzel bir şey" değil. Bakır örgünün titreşim, termal genleşme, topraklama, bağlama ve yüksek akım bağlantılarında kullanılmasının nedeni budur. kapı/menteşe hareketi veya tekrarlanan servis erişimi, sert bir konektörü yorar. Başka bir deyişle: Bağlantı noktanız biraz bile hareket etse bakır örgü sizi koruyabilir. çatlamadan, gevşemeden veya tek bir cıvata üzerinde stres yoğunlaşmadan elektriksel süreklilik.
Temel kural:Mevcut yolunuzun hareketten etkilenmemesi gerekiyorsa, bakır örgü genellikle bu yolu hem iletken hem de dayanıklı hale getirmenin en basit yoludur.
02Müşterinin Sorun Noktaları Bakır Örgü Çözümü
1) “Topraklama kayışımız titreşimden sonra sürekli arızalanıyor.”
Örgüler bükülmeyi binlerce mikro iplikçik boyunca dağıtır. Bu, kayışın çatlayan tek bir sert "menteşe noktası" olmadan tekrar tekrar esneyebileceği anlamına gelir. Araçlarda, jeneratörlerde, şalt kapılarında ve döner ekipmanlarda bu genellikle haftalarca süren bir kayış ile yıllar süren bir kayış arasındaki farktır.
2) "Eklemde sıcak noktalar görüyoruz ancak tork doğru."
Isı genellikle dirençten kaynaklanır ve direnç genellikle zayıf yüzey temasından, oksidasyondan veya yük altında düz durmayan bir konektörden kaynaklanır. Bakır örgü, geniş bir temas alanı sağlayarak ve birleşme yüzeyinden uzağa "yaylanmadan" hafif yanlış hizalamayı tolere ederek ısıyı azaltabilir.
3) “Sinyal gürültüsü ve parazit istikrarımızı bozuyor.”
Zemin ve bağlantı yolları gürültü performansını çoğu ekibin kabul etmek istediğinden daha fazla etkiler. Kararlı, düşük empedanslı bir bağ, değişken potansiyelleri azaltabilir ve korumanın işini yapmasına yardımcı olun. Örgülü kayışlar genellikle muhafazaları, kapıları, rafları ve panelleri birleştirmek için kullanılır, böylece koruma yolu zaman içinde sürekli kalır.
4) “Korozyon, bağlantılarımızı öngörülemez hale getiriyor.”
Nemli veya endüstriyel ortamlarda çıplak bakır oksitlenebilir. Kaplama seçenekleri (genellikle kalaylı bakır) korozyon direncini ve lehimlenebilirliğini artırabilir, özellikle bakım aralıkları uzun olduğunda veya ekipman açık havada olduğunda.
03Doğru Bakır Örgüyü Seçmek
Çoğu satın alma hatası, insanların bakır örgüyü sıradan bir ürünmüş gibi seçmesinden kaynaklanmaktadır. Değil. "Doğru" örgü sizin tarzınıza uyan örgüdür elektrik talebiVesizin mekanik gerçekliğiniz.
Fiyat teklifi istemeden önce bu seçim kontrol listesini kullanın:
- Akım ve görev döngüsü:sürekli ve kısa patlamalar ve zirvelerin ne sıklıkta meydana geldiği.
- Sıcaklık artış sınırları:Yalıtım, plastik veya hassas sensörlerin yakınında neyin kabul edilebilir olduğu.
- Çevre:iç mekanda temiz, nemli, tuzlu, yağlı, kimyasal veya dış mekanda UV'ye maruz kalma.
- Hareket profili:sabit titreşim, ara sıra esneme, menteşe hareketi veya yalnızca termal genleşme.
- Sonlandırma yöntemi:kıvrımlı pabuçlar, kaynaklı uçlar, preslenmiş avuç içi veya lehimli bağlantılar.
- Montaj geometrisi:cıvata boyutu, aralık, bükülme yarıçapı ve açıklık.
- Malzeme eşleştirme:bakır-alüminyum veya bakır-çelik arayüzleri sıklıkla ekstra dikkat gerektirir.
04Boyutlandırma ve Performans
İnsanlar tek bir "amp değeri" istemeyi severler ancak gerçek performans birkaç faktöre bağlıdır: örgü kesit alanı, iplik sayısı, örgü sıkılığı, Konektör etrafındaki hava akışı, montaj basıncı ve sıcaklık sınırları. Bu nedenle benzer görünen iki örgü, sahada çok farklı davranışlar sergileyebiliyor.
Bakır örgüyü boyutlandırırken aslında önemli olan şey:
- Kesit alanı:daha fazla bakır genellikle daha düşük direnç ve daha az ısı anlamına gelir.
- Sonlandırmalarda iletişim kalitesi:Uç bağlantısı kötü olan harika bir örgü hala kötü bir montajdır.
- Uzunluk:daha uzun askılar direnç katar; Sert virajları zorlamadan koşuları mümkün olduğu kadar kısa tutun.
- Esnek yaşam:Hareketli bağlantı noktaları için tekrarlanan bükülmeyi tolere eden bir yapıya öncelik verin.
- Yüzey durumu:kaplama ve temizlik uzun vadeli stabiliteyi etkiler.
| Karar Noktası | Tipik Seçenekler | Ne Zaman Seçilmeli? | Yaygın Tuzak |
|---|---|---|---|
| Yüzey kalitesi | Çıplak bakır / Kalaylı bakır | Nem, tuz sisi veya lehimlemenin söz konusu olduğu yerlerde kalaylı kullanın | Çıplak bakırın açık havada düşük dirençte kalacağını varsayarsak |
| Form faktörü | Düz örgü / Yuvarlak örgü | Kayışları yapıştırmak için düz ve düşük profilli; yönlendirmenin sıkı olduğu yuvarlak | Kapı bağı için yuvarlak seçim yapmak ve sağlam bir menteşe noktası oluşturmak |
| Dokuma yoğunluğu | Gevşek / Orta / Sıkı | Gevşek olan daha iyi esneyebilir; daha sıkı şekli tutabilir ve takılmayı azaltabilir | Yüksek titreşimli bağlantılarda aşırı sıkı örgü → uçlarda yorulma |
| Sonlandırma stili | Kıvrım / Kaynak / Preslenmiş avuç içi | Zorlu görevlerde stabil, düşük dirençli uçlar için kaynak/preslenmiş avuç içi | Yüksek akımlı endüstriyel bağlantılar için "elle lehimlenmiş" uçlara güvenmek |
05Geri Aramaları Önleyen Kurulum İpuçları
Birçok “örgü hatası” aslında kurulum hatalarıdır. İşte bakır örgünün beklediğiniz gibi çalışmasını sağlayan alışkanlıklar.
- Birleşme yüzeyini hazırlayın:kayışın düştüğü yerdeki boyayı, oksidasyonu ve kirliliği giderin. Temiz metal-metal teması temeldir.
- Uygun donanım yığınlarını kullanın:kapsama için düz rondela, gerektiğinde yaylı rondela ve ısı altında rahatlayan yumuşak donanımlardan kaçının.
- Bükülme yarıçapına saygı gösterin:Kayışı sonlandırma noktasına yakın bir yerde bükmeyin. Eğer bükülmesi gerekiyorsa, bunu yavaş yavaş yapmasına izin verin.
- Hareket rotası:Bir kapı sallanıyorsa, gerilimi yoğunlaştıran sıkı bir yay yerine düzgün bir döngüye izin verin.
- Galvanik arayüzleri kontrol edin:Bakır örgüyü alüminyuma yapıştırıyorsanız uyumlu kaplamayı, yüzey işlemini veya bariyer çözümlerini göz önünde bulundurun.
- Termal döngüden sonra doğrulayın:yüksek akım sistemlerinde stabiliteyi doğrulamak için ısıtma ve soğutma sonrasında numuneyi yeniden kontrol edin.
06Yaygın Hatalar ve Bunlardan Nasıl Kaçınılacağı
Hata:“En ucuz örgüyü” satın almak ve tüm örgülerin aynı olduğunu varsaymak.
Düzeltmek:Her parti için yapım, kaplama, sonlandırma yöntemi ve temel denetim standardını belirtin.
Hata:Kayışı aşırı kısaltarak gerilim altında kalmasını sağlayın.
Düzeltmek:Doğal olarak esneyebilmesi için yeterli uzunlukta verin. Rahat bir kayış daha uzun süre dayanır ve daha sağlam kalır.
Hata:Uç bağlantıyı göz ardı etmek.
Düzeltmek:Sonlandırma işlemlerini ürünün bir parçası olarak değerlendirin. “Son” genellikle direncin ve ısınmanın başladığı yerdir.
Hata:Boyalı veya kirli yüzeylere montaj.
Düzeltmek:Yüzey iletken değilse örgü sihir yapamaz. Temiz temas tartışılamaz.
07Bakır Örgü ve Alternatifler
Bakır örgü her zaman doğru cevap olmayabilir ama çoğu zaman en bağışlayıcı olanıdır.
| Seçenek | Kuvvet | Zayıflık | En İyi Kullanım |
|---|---|---|---|
| Bakır örgü kayış | Hareketi yönetir, geniş temas sağlar, güvenilir bağlanma sağlar | İyi bir sonlandırmaya ve temiz yüzeylere ihtiyaç duyar | Kapılar, paneller, titreşim bölgeleri, esnek topraklama |
| Pabuçlu standart kablo | Kolay kaynak bulma, tanıdık kurulum | Kulp yakınında yorulabilir; daha hacimli yönlendirme; daha az “düz” temas | Orta derecede hareketle statik bağlantılar |
| Sert bakır çubuk/kayış | Çok düşük direnç, kararlı geometri | Titreşime veya tekrarlanan esnemeye tolerans göstermez | Sabit veri yolu bağlantıları, sağlam muhafazalar |
| Koruyucu örgü manşon | Kablo koruma kapsamı için harika | Tek başına sağlam bir güç/topraklama kayışı değil | Kablolarda EMI koruma, bağlama şeritleri değil |
08Kalite ve İzlenebilirlik
Bakır örgü, arıza süresini göze alamayacak ekipmana giriyorsa, tedarikçi seçimine yalnızca bir fiyat kararı olarak değil, bir güvenilirlik kararı gibi davranın. Tutarlılık arayın: istikrarlı dokuma, kontrollü malzemeler ve öngörülebilir sonlandırmalar.
Şu tarihte: Dongguan Quande Elektronik Co, LtdEkipler genellikle topraklama, bağlama ve iletken ara bağlantı ihtiyaçlarında bakır örgü uygulamalarını destekler. alıcıların önem verdiği pratik ayrıntılara dikkat edilerek: tekrarlanabilir yapı, çevreye uygun kaplama seçenekleri ve gerçek kurulum kısıtlamalarına uyan montajlar.
Her tedarikçiye sorulmaya değer sorular:
- Örgü yapı detaylarını (tel sayısı, örgü stili, nominal kesit) sağlayabilir misiniz?
- Korozyona dayanıklılık için hangi kaplama/sonlandırma seçenekleri mevcuttur?
- Sonlandırmalar nasıl yapılır ve son kalite nasıl denetlenir?
- Sahada bir sorun ortaya çıkarsa hangi parti tanımlaması veya izlenebilirliği mevcuttur?
- Kapı salınımı, titreşim bölgesi veya termal genleşme bağlantısı için kayış geometrisi önermenize yardımcı olabilir misiniz?
09Endüstriye göre uygulamalar
Güç ve enerji
- Akü rafları ve invertör topraklaması
- Şalt kapısının bağlanması ve panel topraklaması
- Termal döngünün sık olduğu yüksek akımlı esnek bağlantılar
Endüstriyel otomasyon
- Makine muhafazaları ve dolap bağlantıları
- Robotik ve hareketli montajlar
- Gürültüye duyarlı sürücüler ve kontroller için toprak yolları
Toplu taşıma
- Araç şasi topraklama kayışları
- Titreşime dayanıklı motor-şasi bağlantıları
- Zorlu ortamlarda demiryolu ve deniz bağlantı noktaları
Telekom ve elektronik
- Raf bağlama ve muhafaza sürekliliği
- İstikrarlı performans için topraklama yollarını koruyun
- Tekrarlanan erişimden sonra bozulmayan, bakımı yapılabilir bağlantılar
10SSS
Çıplak ve kalaylı bakır örgü arasındaki fark nedir?
Çıplak bakır mükemmel iletkenlik sunar ancak nemli veya aşındırıcı ortamlarda daha kolay oksitlenebilir. Kalaylı bakır örgü, tipik olarak korozyon direncini artıran ve birçok düzenekte lehimlemeyi kolaylaştıran koruyucu bir katman ekler.
Bakır örgü elektriksel gürültüyü azaltır mı?
Gürültünün zayıf bağlantı veya tutarsız topraklama yollarından kaynaklandığı durumlarda yardımcı olabilir. Kararlı, düşük empedanslı bir bağ, muhafaza sürekliliğini destekler ve girişime katkıda bulunan değişken potansiyeller. Bu sihirli bir filtre değildir ancak genellikle temiz bir temel oluşturma stratejisinin önemli bir parçasıdır.
Örgü kalın görünse bile kayışım neden ısınıyor?
Isı genellikle uçlardan başlar. Kötü yüzey hazırlığı, oksidasyon, gevşek donanım veya düşük kaliteli sonlandırmalar, sıcak noktalar oluşturmak için yeterli direnci artırabilir. Metal-metal temasını, sonlandırma bütünlüğünü ve kurulum torku stratejisini doğrulayın, ardından kayış uzunluğunu ve yönlendirmeyi gözden geçirin.
Bakır örgü topraklama kayışı ne kadar dayanmalıdır?
Servis ömrü hareketin ciddiyetine, çevreye ve kurulum kalitesine bağlıdır. Yumuşak koşullarda yıllarca dayanabilir. Yüksek titreşimli veya aşındırıcı görevlerde, doğru kaplama, uygun yönlendirme ve sağlam sonlandırmalar, "kısa ömürlü sarf malzemesi" ile "ayarla ve unut" arasındaki fark haline gelir.
Bakır örgü sert bir bara bağlantısının yerini alabilir mi?
Bazen. Amaç esneklikse (ısıl genleşme, titreşim, servis erişimi), örgü güçlü bir adaydır. Bağlantı tamamen statikse ve maksimum sağlamlığa ihtiyacınız varsa bara daha uygun olabilir. Çoğu sistem her ikisini de kullanır: sabit hatlar için bara, hareket noktaları için örgü.
11Özet
En iyi bakır örgü, bir daha asla düşünmenize gerek kalmayacak olanıdır: serin çalışır, titreşim yoluyla sürekli kalır ve topraklamanızı ve bağınızı sabit tutar aylarca süren termal döngü ve servis erişiminden sonra bile. Sıcak bağlantı noktaları, kesintili süreklilik veya "iyi olması gereken" gürültülü ekipmanlarla uğraşıyorsanız Bakır örgü genellikle elektrik problemindeki mekanik stresi ortadan kaldırmanın en temiz yoludur.
Gerçek çalışma koşullarınıza uygun bakır örgü yapısını, sonlandırma stilini veya kayış geometrisini seçme konusunda yardım istiyorsanız, ulaşmakDongguan Quande Elektronik Co, LtdVebize Ulaşınmevcut durumunuz, çevreniz ve montaj ayrıntılarınızla gelecekteki benliğiniz size teşekkür edecek.
