Bakır Örgü Topraklamayı ve EMI Kontrolünü Nasıl İyileştirebilir?

Soyut

Bakır Örgübir sistemin çok sağlam mı yoksa gürültü, ısı ve aralıklı arızalardan oluşan gizemli bir kutuya mı dönüşeceğine sessizce karar veren "küçük parçalardan" biridir. Sıcak çalışan bir topraklama kayışıyla, parazit nedeniyle uğultu yapan bir kabinle veya mümkün olan en kötü zamanda çatlamaya devam eden esnek bir bağlantıyla karşılaştıysanız, bu rehber tam size göre. Copper Braid'in gerçekte ne yaptığını, gerçek kurulumlarda neden başarısız olduğunu ve onu nasıl seçeceğinizi, sonlandıracağınızı ve sürdüreceğinizi açıklayacağız. topraklama ve ekranlama uzun süre boyunca sabit kalır.

İçindekiler

• Taslak
• Gerçek Dünyadaki Sorunlar Bakır Örgünün Çözdüğü Sorunlar
• Bakır Örgü Nedir (ve Ne Değildir)
• Tahmin Etmeden Bakır Örgü Nasıl Seçilir
• Hızlı Seçim Tablosu
• Başarısız Olmayacak Sonlandırma ve Kurulum
• Pratik Kontroller ve Doğrulama
• Yaygın Hatalar ve Kolay Düzeltmeler
• Tipik Kullanım Durumları ve Sağ Örgünün Eşleştirilmesi
• SSS
• Sonraki Adım

Taslak

1. Sorunlu noktayı belirleyin: ısı, titreşim yorgunluğu, gürültü, korozyon veya alan kısıtlamaları
2. İş türünü onaylayın: topraklama şeridi, bağlama, koruyucu kılıf veya esnek konnektör
3. Örgü tipini seçin: düz veya boru şeklinde, çıplak veya kalaylı, ince veya kaba örgüler
4. Amacına göre boyutlandırın: kesit alanı, uzunluk ve izin verilen sıcaklık artışı
5. Doğru şekilde sonlandırın: kıvırın, kaynaklayın/sert lehimleyin veya lehimleyin (yalnızca uygun olduğunda)
6. Sahada doğrulama yapın: yük altında direnç, sıcaklık ve "kıpırdama testi"

Gerçek Dünyadaki Sorunlar Bakır Örgünün Çözdüğü Sorunlar

İnsanlar nadiren Bakır Örgüyü “isterler”. İstedikleri şey sorunun yaşanmasının durdurulmasıdır. İşte Copper Braid'in ele almak için tasarladığı en önemli sorun noktaları:

• Aralıklı topraklamaTitreşim, kapı hareketi veya termal genleşmeden kaynaklanan
• EMI sorunlarıkararsız sinyaller, gürültülü sensörler veya uyumlulukla ilgili baş ağrıları gibi
• Sıcak noktalarsağlam bir kablonun tekrarlanan hareketlere dayanamayacağı esnek atlama tellerinde
• Korozyonözellikle nemli veya tuzlu ortamlarda açıkta kalan bağlanma noktalarında
• Alan sınırlarıyuvarlak bir kablonun güvenli bir şekilde yönlendirilemeyecek kadar sert veya hacimli olduğu durumlarda

En önemli avantajı esnekliktir. Bakır Örgü, bükülme gerilimini birçok ince tel boyunca yayar, bu da hareketi sert bir iletkenden daha iyi tolere etmesine yardımcı olur. Ayrıca doğru kurulduğunda birleştirme ve koruma uygulamaları için geniş bir temas alanı sağlayabilir.

Bakır Örgü Nedir (ve Ne Değildir)

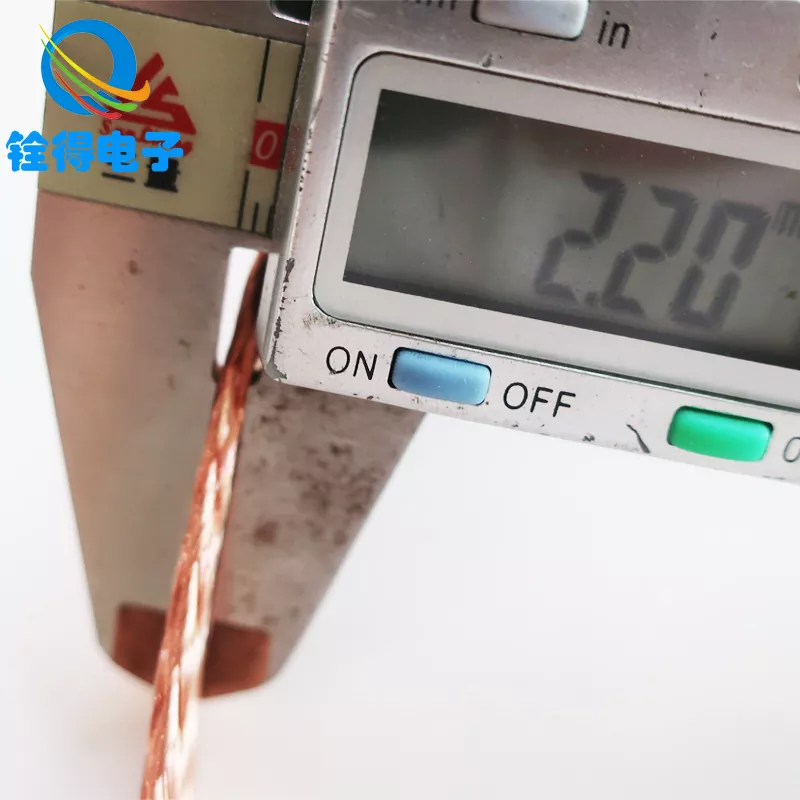

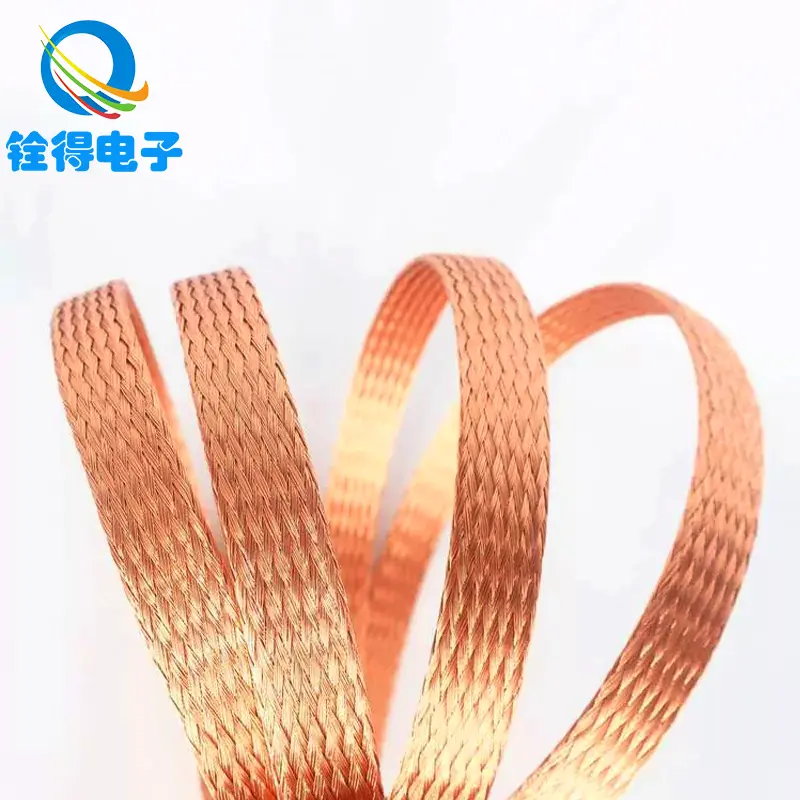

Bakır Örgü, birçok bakır telden yapılmış dokuma bir iletkendir. Olarak üretilebilir.düz örgü(topraklama kayışları için ortak) veya birboru şeklinde örgü(çoğunlukla kabloların üzerinde koruyucu kılıf olarak kullanılır).

Ne konuda harika:

• Esnek yapıştırmahareketli parçalar arasında (kapılar, kapaklar, motor çerçeveleri, çıkarılabilir paneller)
• Düşük empedanslı yollargeometri ve sonlandırmalar optimize edildiğinde daha yüksek frekanslarda
• Mekanik dayanıklılıktekrarlanan esneklikte tek bir katı iletkenle karşılaştırıldığında

Ne değildir:

• Zayıf topraklama düzenleri için sihirli bir çözüm (uzun döngüler ve özensiz bağlantılar hala sorun yaratıyor)
• Doğru iletken boyutunun yerine geçen bir alternatif (çok küçük olması yine de ısınacaktır)
• Kötü sonlandırmalara karşı bağışıklık (çoğu "örgü hatası" sonlandırma hatasıdır)

Pratik kaynak bulmada sıklıkla göreceksinizçıplak bakırVekalaylı bakır. Kalaylı bakır oksidasyon direnci olduğunda popülerdir ve daha kolay lehimlenebilirlik önceliklerdir. Çıplak bakır, maksimum iletkenliğin ve maliyet verimliliğinin önemli olduğu kontrollü, kuru iç mekanlar için güçlü bir seçim olabilir.

Birçok mühendis ve alıcı, aşağıdaki gibi üreticilerle çalışmaktadır:Dongguan Quande Elektronik Co, Ltd. Bakır Örgü seçeneklerine ihtiyaç duyduklarında farklı kurulum gerçekleri için topraklama şeritleri, koruyucu kılıflar veya özel esnek konektörler.

Tahmin Etmeden Bakır Örgü Nasıl Seçilir

Bakır Örgüyü seçmek, “örgü = örgü” diye düşünmeyi bırakıp bunun yerine hayatta kalması gereken işe göre karar verdiğinizde en kolay yoldur. Bu kontrol listesini kullanın:

• 1) Akım ve sıcaklık artışı:Örgü akım taşıyorsa (sadece bağlanma değil), ısınmaması için boyutlandırın. Isıtma genellikle önce uçlarda, sonra örgü boyunca ortaya çıkar. Şüphe duyduğunuzda, daha büyük bir kesiti veya paralel çoklu örgüleri seçin.
• 2) Esnek yaşam ve hareket modeli:Günde 10 kez bükülen bir kayış ile sürekli titreşen bir kayış farklıdır. Sık esneme için daha ince telleri ve yeterli gevşekliği tercih edin. Keskin virajlardan ve “menteşe noktalarından” kaçının.
• 3) Çevre:Nem, tuz sisi, kimyasal buharlar ve dış mekana maruz kalma sizi kalaylı bakır ve korumalı yapıştırma yüzeylerine doğru iter. Farklı metaller söz konusuysa (örneğin, alüminyuma bağlı bakır örgü), uygun donanım ve yüzey hazırlığıyla korozyon kontrolünü planlayın.
• 4) Geometri ve uzunluk:Performans açısından genellikle daha kısa olması daha iyidir. Harekete izin verirken örgüyü mümkün olduğunca kısa tutun. Geniş, düz örgüler, uzun, ince bir kabloyla karşılaştırıldığında bağlanma alanını iyileştirebilir ve endüktif etkileri azaltabilir.
• 5) Sonlandırma yöntemi:Erken karar verin: kıvırma, kaynak/sert lehim veya lehim. Bu, hangi örgü yapısının ve kaplamanın anlamlı olduğunu belirler. (Ve evet, fesih çoğu insanın kabul etmek istediğinden daha önemlidir.)

Hızlı Seçim Tablosu

Başarısız Olmayacak Sonlandırma ve Kurulum

Bakır Örgü "gizemli bir şekilde" başarısız olursa, bunun nedeni genellikle sonlandırmanın sonradan düşünülmüş gibi değerlendirilmesidir. Bağlantının en son nasıl sağlanacağı aşağıda açıklanmıştır:

• Yüzey hazırlığı:Temiz, parlak metal temas yüzeyleri "daha sert sıkmayı" yener. Yapışmanın gerekli olduğu yerlerde boyayı/oksiti çıkarın ve daha sonra gerektiği şekilde bağlantıyı koruyun.
• Sıkma işlemi doğru yapıldı:Örgünün kalınlığı ve genişliği için doğru pabuç ve kalıp profilini kullanın. Kötü bir kıvrım, yüksek direnç ve ısı yaratır. İyi bir kıvrım mekanik olarak stabil hale gelir ve elektriksel olarak tutarlıdır.
• Kaynak / sert lehim seçenekleri:Zorlu uygulamalar için (yüksek akım veya sert titreşim), kaynaklı veya sert lehimli sonlandırmalar, sürünme ve termal yorgunluğu en aza indirerek lehimlemeden daha iyi performans gösterebilir. Bu, montaj sürecinize ve malzemelerinize bağlıdır.
• Dikkatli lehimleme:Lehim, örgüyü emebilir ve esnek bir kayışı, lehimli bölgenin kenarına oturan sert bir "gerilim yükselticiye" dönüştürebilir. Lehimleme gerekiyorsa, fitili kontrol altında tutun ve gerilimi azaltın.
• Gerilim azaltma ve yönlendirme:Örgüye hafif bir kıvrım verin. Keskin kıvrımlardan kaçının. Örgünün kenarlara sürtünmesini önleyin. Örgü hareket ederse, düzgün bir şekilde hareket etmelidir; çizilmemeli, bükülmemeli veya kırılmamalıdır.

Basit bir kural: Örgü, sonlandırma noktası değil, esnek eleman olmalıdır. Ekleminiz menteşe haline gelirse yorulma çatlakları ve direnç artışı yaşarsınız.

Pratik Kontroller ve Doğrulama

Bakır Örgü'in işini yapıp yapmadığını doğrulamak için laboratuvara ihtiyacınız yok. Bu pratik kontroller çoğu sorunu erkenden tespit eder:

• Direnç kontrolü (temel):Kurulumdan sonra bağlantı noktaları arasındaki direnci ölçün, ardından titreşim veya termal çevrimden sonra tekrar kontrol edin.
• Sıcaklık kontrolü (yük altında):Örgü akım taşıyorsa sistemi çalıştırın ve pabuçlarda ve temas yüzeylerinde sıcak noktalar olup olmadığına bakın.
• Görsel inceleme:Kararma, yeşilimsi oksidasyon, kırık teller veya gevşemiş donanım olup olmadığına bakın.
• Kıpırdama testi:Güç kapalıyken ve güvenli prosedürler izlendiğinde, düzeneği yavaşça esnetin ve bağlantının mekanik olarak stabil olup olmadığına bakın.

Direnç zamanla yukarı doğru tırmanırsa bunu bir erken uyarı olarak değerlendirin. Örgü nadiren "aniden arızalanır"; sistem güvenilmez hale gelinceye kadar bozulur.

Yaygın Hatalar ve Kolay Düzeltmeler

• Hata:"Uyduğu" için çok dar bir örgü kullanmak.
  Düzeltmek:Akım ve görev döngüsü için boyut. Alan darsa paralel olarak birden fazla örgüyü veya farklı bir geometriyi düşünün.
• Hata:Aşırı lehimleme ve örgüyü sert bir çubuğa dönüştürme.
  Düzeltmek:Kıvrımlı veya kontrollü sonlandırma yöntemlerini tercih edin ve gerilim azaltma ekleyin.
• Hata:Boya, oksit veya kirlenmiş yüzeylere yapışma.
  Düzeltmek:Yüzeyi uygun şekilde hazırlayın ve gerekirse montaj sonrasında koruyun.
• Hata:Anten görevi gören uzun, döngüsel örgüler.
  Düzeltmek:Kısa, doğrudan ve mekanik olarak desteklenmiş tutun.
• Hata:Farklı metal bağlantı noktalarında korozyonun göz ardı edilmesi.
  Düzeltmek:Ortama uygun uygun donanım, kaplama ve bağlantı noktası koruması kullanın.

Tipik Kullanım Durumları ve Sağ Örgünün Eşleştirilmesi

Bakır Örgü, elektrik ve mekanik ihtiyaçların belirli bir kombinasyonunu çözdüğü için birçok endüstride karşımıza çıkıyor. Yaygın kullanım durumları ve öncelik verilmesi gerekenler şunlardır:

• Kontrol kabinleri ve muhafazalar:Kapılar ve çıkarılabilir paneller için güvenilir birleştirmeye öncelik verin. Sağlam kulplara sahip Düz Bakır Örgü kayışlar yaygındır.
• Otomasyon ve robotik:Esnek ömre ve gerilim gidermeye öncelik verin. Hareket döngüleri kötü yönlendirmeyi çoğu insanın beklediğinden daha fazla cezalandırır.
• Güç elektroniği (invertörler, sürücüler, UPS):Mevcut kapasiteye ve termal stabiliteye öncelik verin. Gerçek çalışma yükü altında sıcaklığı doğrulayın.
• Kablo koruyucu kılıflar:Tutarlı kapsama ve uygun sonlandırma tekniğine öncelik verin. Zayıf uç bağlantısına sahip mükemmel bir manşon tutarlı sonuçlar vermez.
• Telekom ve enstrümantasyon:Düşük gürültülü bağlantılara ve zamanla kaymayan sağlam bağlantılara öncelik verin.

Bakır Örgüyü tedarik ettiğinizde en yararlı tedarikçiler çevre, hareket, akım ve sonlandırma yöntemi hakkında sorular soracaktır; çünkü bu ayrıntılar örgünün davranıp davranmayacağını belirler. uzun vadeli bir çözüm veya yinelenen bir bakım öğesi gibi.

SSS

1) Kalaylı Bakır Örgü her zaman çıplak bakırdan daha mı iyidir?

Her zaman değil. Kalaylı Bakır Örgü, korozyon direnci açısından mükemmeldir ve belirli montaj yöntemlerinde çalışmak daha kolay olabilir. Çıplak bakır, oksidasyon riskinin düşük olduğu ve maksimum iletkenliğin öncelikli olduğu temiz, kuru ortamlarda ideal olabilir.

2) Bakır Örgümün uçları neden ısınıyor?

Sıcak uçlar genellikle sonlandırmada yüksek dirence işaret eder: zayıf kıvrılma, kirlenmiş yüzeyler, gevşek donanım veya akım için çok küçük bir bağlantı. Örgüyü suçlamadan önce sonlandırma işlemini düzeltin.

3) Bakır Örgü standart topraklama kablosunun yerini alabilir mi?

Bakır Örgü, esnekliğe, geniş bağlantı alanına veya harekete dayanıklı sağlam bir kayışa ihtiyaç duyduğunuzda en iyisidir. Statik, korumalı çalışmalar için standart bir iletken daha basit olabilir. Çoğu sistem her ikisini de kullanır; her biri mantıklı olduğu yerde.

4) Topraklama örgüsü ne kadar kısa olmalıdır?

Pratik olduğu kadar kısa, aynı zamanda harekete ve güvenli yönlendirmeye izin veriyor. Ekstra uzunluk, istenmeyen döngü alanı ve mekanik gevşeklik ekleyebilir. Yumuşak bir eğri, uzun bir döngüden daha iyidir.

5) Bakır Örgü ile ilgili en büyük kurulum hatası nedir?

Ona "sadece bir bakır parçası" muamelesi yapmak ve sonlandırma kalitesini ve yüzey hazırlığını göz ardı etmek. Eklem sistemdir. Bağlantının dengesiz olması halinde performans düşecek ve bunu arızalar takip edecektir.

6) Hareketli bir kayışta yorulma çatlamasını nasıl önleyebilirim?

Gevşeklik sağlayın, keskin kıvrımlardan kaçının, uçların menteşe haline gelmesini önleyin ve kenarlarda sürtünmeyi önleyin. Hareket sıksa, tekrarlanan esneme için tasarlanmış bir yapı seçin ve gerilimi azaltın.

7) Bakır Örgü parazit sorunlarına yardımcı olabilir mi?

Evet — doğru yönlendirme ve sonlandırmaya sahip bir bağlama kayışı veya koruyucu kılıf olarak kullanıldığında. Gürültü devam ederse, tüm topraklama düzenini gözden geçirin ve bağlantıların kısa, temiz ve tutarlı olduğundan emin olun.

Sonraki Adım

Bakır Örgü, tasarlanmış bir bileşen gibi ele alındığında, çevreye göre seçildiğinde, işe göre boyutlandırıldığında ve özenle sonlandırıldığında en iyi sonucu verir. Bunu yaptığınızda istikrarlı bir topraklama, daha az gürültü sürprizi ve çok daha az "bu neden tekrar başarısız oluyor" bakımı elde edersiniz.

Topraklama şeritleri, koruyucu kılıflar veya özel esnek konektörler için Bakır Örgüyü seçiyorsanız ve gerçek uygulama ayrıntılarınıza dayalı bir öneri istiyorsanız, Dongguan Quande Elektronik Co, Ltd. spesifikasyon eşleştirmesini ve üretim seçeneklerini destekleyebilir;bize Ulaşınİhtiyaçlarınızı görüşmek ve kurulum koşullarınıza uygun bir çözüm bulmak için.
