Topraklama Kablosu Seçimi Neden Güvenlik, Güvenilirlik ve Gürültü Performansına Karar Verir?

Soyut

A topraklama kablosuBir şeyler ters gidene kadar gözden kaçırılması kolaydır: beklenmeyen ekipman sıfırlamaları, sinyalleri bozan parazitler, muhafazaların karıncalanması, başarısız denetimler veya (en kötü durumda) şok ve yangın riski. Bu kılavuz, topraklama kablolarının gerçek sistemlerde gerçekte nasıl çalıştığını, tipik olarak topraklama sorunlarına neyin sebep olduğunu ve elektrik, mekanik ve çevresel kısıtlamalarınıza uygun bir topraklama kablosunun nasıl seçileceğini açıklamaktadır. Yol boyunca pratik kontrol listeleri, ortak topraklama iletkenlerinin karşılaştırma tablosu ve sahada kanıtlanmış kurulum ipuçları alacaksınız. Örgülü topraklama ürünlerini değerlendiriyorsanız veya bir makine, panel, araç veya muhafaza için topraklama stratejisi oluşturuyorsanız sonraki adımları net bir şekilde bırakacaksınız. Üreticiler ve proje ekipleri için,Dongguan Quande Elektronik Co, Ltd.Topraklama iletkeni seçimini ve özelleştirmeyi destekler, böylece tasarımınız prototipten üretime kadar tutarlı performans gösterir.

İçindekiler

• Taslak
• Topraklama Kablosu Aslında Ne Yapar?
• Müşterinin Sorun Noktaları Temel Sorunları Oluşturma
• Doğru Topraklama Kablosu Nasıl Seçilir
• Ortak Topraklama İletkeni Çeşitleri ve Ne Zaman Kullanılacağı
• Sürpriz Arızaları Önleyen Boyutlandırma Hususları
• Topraklamayı Sağlayan veya Bozan Kurulum Uygulamaları
• Yaygın Hatalar ve Bunlardan Nasıl Kaçınılacağı
• Sahada Topraklama Kalitesi Nasıl Doğrulanır?
• SSS
• Sonraki Adımlar

Taslak

1. Güvenlik ve sinyal bütünlüğünde topraklama kablosunun amacı
2. Zayıf topraklamanın belirtileri ve bunların nedenleri
3. Elektrik yükünü, frekans davranışını ve ortamı kapsayan seçim çerçevesi
4. Örgülü şeritlerin, çok damarlı kabloların ve baraların karşılaştırılması
5. Direnci azaltan ve gevşemeyi önleyen montaj detayları
6. Doğrulama yöntemleri ve pratik kabul kontrolleri
7. SSS ve kaynak bulma rehberliği

Topraklama Kablosu Aslında Ne Yapar?

"Topraklama kablosu" ifadesi birden fazla iş için kullanılıyor ve bunların karıştırılması birçok projenin başını belaya sokuyor. Çoğu uygulamada topraklama kablosu aşağıdaki işlevlerden bir veya daha fazlasını destekler:

• Güvenlik hatası yolu: Canlı bir iletken metal bir mahfazaya temas ederse, toprak yolu arıza akımının taşınmasına yardımcı olur, böylece koruma cihazları hızlı bir şekilde tetiklenebilir.
• Eşpotansiyel bağlama: Metal parçaların hemen hemen aynı potansiyelde kalacak şekilde bağlanması, dokunma gerilimini azaltır ve ark riskini en aza indirir.
• Gürültü kontrolü ve referans kararlılığı: İyi bir toprak bağlantısı, kontrollü bir dönüş yolu sağlayarak ve ilgili frekanslarda empedansı düşürerek elektromanyetik paraziti azaltabilir.
• Yıldırım ve dalgalanma saptırma: Bazı sistemlerde topraklama iletkenleri, yüksek enerjili geçici akımların güvenli bir şekilde yönlendirilmesine yardımcı olur (genellikle daha geniş bir bağlantı ve dalgalanma stratejisinin parçası olarak).

Kelimeye dikkat edinempedanssadece direniş değil. Temel ölçüm cihazında "iyi" görünen bir iletkenin endüktans, uzunluk ve bağlantı geometrisi nedeniyle hala kötü davrandığı yüksek frekanslarda birçok topraklama sorunu ortaya çıkar. Bu nedenle topraklama iletkeninin fiziksel şekli, kesit alanı kadar önemli olabilir.

Müşterinin Sorun Noktaları Temel Sorunları Oluşturma

Bir sisteminizin bir tezgah testini geçmesine rağmen fabrikada, araçta veya dış mekan kurulumunda başarısız olması durumunda, topraklama genellikle hikayenin bir parçasıdır. Endüstriyel ve elektronik sistemlerde müşterilerimizde gördüğümüz en yaygın sorun noktaları şunlardır:

• Rastgele sıfırlamalar ve açıklanamayan hatalar: Aralıklı topraklama bağlantıları, kontrol elektroniklerini karıştıran voltaj kaymaları oluşturabilir.
• Gitmeyecek EMI: Ekranlama ve filtreler, zayıf dönüş yolunu veya muhafazalar arasındaki yüksek empedanslı bağlantıyı tam olarak telafi edemez.
• Başarısız denetimler veya uyum gecikmeleri: Yetersiz birleştirme, hatalı sonlandırmalar veya zayıf dokümantasyon, yeniden işleme ve program kaymasına neden olabilir.
• Bağlantı noktalarında aşırı ısınma: "Küçük" bir kontak sorunu, arıza akımı veya tekrarlanan dalgalanma koşulları altında sıcak nokta haline gelir.
• Korozyon ve gevşeme: Dış mekan, deniz, nemli veya kimyasal ortamlar, bağlantıları ekiplerin beklediğinden daha hızlı bozabilir.
• Montaj baş ağrıları: Çok sert, çok kısa veya yorulmaya eğilimli teller üretimi tutarsız hale getirebilir.

İyi haber şu ki bunların çoğu önlenebilir. Önemli olan topraklamayı sonradan akla gelen bir düşünce olarak değil, mekanik ve elektriksel bir tasarım sorunu olarak ele almaktır.

Doğru Topraklama Kablosu Nasıl Seçilir

Güvenilir bir seçim süreci yalnızca katalog açıklamasıyla değil, gerçek kısıtlamalarınızla başlar. Bu çerçeveyi kullanın:

1) Topraklama işini tanımlayın

• Öncelikle güvenlik bağlantısı mı, gürültü kontrolü, aşırı gerilim yönetimi mi yoksa bunların birleşimi mi?
• Muhafazadan muhafazaya birleştirme, kapı birleştirme, panel birleştirme veya kablo koruma sonlandırma mı?

2) Elektrik taleplerini haritalandırın

• Arıza akımı beklentileri: Koruyucu cihazın davranışı düşük empedanslı yola bağlıdır.
• Frekans davranışı: Gürültü ve EMI açısından daha kısa ve daha geniş iletkenler genellikle daha uzun ve daha dar iletkenlerden daha iyi performans gösterir.
• Görev döngüsü: Ara sıra yaşanan dalgalanmalar, sürekli akım paylaşımından farklıdır.

3) Mekanik gerçekliği eşleştirin

• Esneyecek mi (kapılar, menteşeler, titreşim, robotik)? Cevabınız evet ise esnek bir topraklama iletkeni kritik öneme sahiptir.
• Alan dar mı? Tekrarlanan bükülme yarıçapı gereksinimi var mı?
• Montajcıların tork bağlantı elemanlarına tutarlı bir şekilde erişimi olacak mı?

4) Çevreyi düşünün

• Nem, tuz spreyi, kimyasallar, yüksek sıcaklık, UV'ye maruz kalma veya yağ kirliliği malzeme seçimlerini değiştirebilir.
• Korozyon ihtimali varsa iletken malzeme kadar yüzey işlemleri ve bağlantı donanımı da önemlidir.

5) Sonlandırma stratejisine erken karar verin

• Halka terminaller, pabuçlar, kaynak tırnakları, saplama bağlantıları veya kelepçe tarzı birleştirmelerin her biri farklı iletken yapıları gerektirir.
• Sonlandırmadaki tutarlılık, performanstaki tutarlılığa eşittir.

Üretimde daha az sürpriz istiyorsanız, koşum çizimlerini tamamlamadan önce bu kararları kilitleyin. Dongguan Quande Elektronik Co, Ltd. seri üretimden önce genellikle uyum, esneklik ve sonlandırma uyumluluğunu onaylayarak ekipleri destekler.

Ortak Topraklama İletkeni Çeşitleri ve Ne Zaman Kullanılacağı

Birçok endüstriyel kabin için "en iyi" seçim bir kombinasyondur: panelde bir bağlama çubuğu, kapılar ve hareketli parçalar için kısa örgülü şeritler ve sabit bağlantılar için iyi sonlandırılmış çok damarlı iletkenler.

Sürpriz Arızaları Önleyen Boyutlandırma Hususları

Boyutlandırma sadece "daha büyük daha iyidir" değildir. Aşırı boyutlandırma sertlik, montaj sorunları ve yorgunluğa neden olabilir. Düşük boyutlandırma aşırı ısınmaya, koruyucu cihazın temizlenmesinde başarısızlığa neden olabilir veya kararsız referanslar oluşturabilir. Bu ilkeleri aklınızda bulundurun:

• Daha kısa vuruşlar daha kalınGürültüyle ilgili birçok sorun için. Uzunluğun azaltılması genellikle performansı kesiti artırmaktan daha fazla artırır.
• Daha geniş olanı turu yenebilirdaha yüksek frekanslarda. Düz örgülü kayışlar, düzgün takıldığında empedansı azaltabilir.
• Bağlantı alanı önemlidir. Küçük bir temas alanı üzerindeki kalın bir iletken yine de düşük performans gösterebilir.
• Termal ve arıza olayları farklıdır. Bir iletken kısa bir arıza darbesine dayanabilir, ancak tekrarlanan dalgalanmalar veya kötü bir bağlantı noktasındaki ısınma nedeniyle başarısız olabilir.

Tasarımınızın belirli bir elektrik yasasını veya endüstri standardını karşılaması gerekiyorsa, temel olarak bu standardın boyutlandırma yöntemini kullanın, ardından mekanik ve çevresel gereklilikleri en üste ekleyin. Şüphe duyduğunuzda sonlandırma ve montajı "kurucu ayrıntıları" olarak değil, birinci sınıf tasarım öğeleri olarak değerlendirin.

Topraklamayı Sağlayan veya Bozan Kurulum Uygulamaları

Topraklama arızalarının çoğu arayüzlerde meydana gelir. İletken nadiren sorun olur; bağlantı genellikle öyledir. Bu uygulamalar sonuçları önemli ölçüde iyileştirir:

Bağlamanın gerekli olduğu yerlerde temiz metal-metal teması kullanın

• Donanım kaplamaları güvenilir bir şekilde delecek şekilde tasarlanmadığı sürece, boyayı, anotlamayı veya kaplamaları yapışma noktasından çıkarın.
• Temas basıncını zaman içinde korumak için uygun rondelalar veya bağlama donanımı kullanın.

Titreşim altında gevşemeyi kontrol edin

• Donanımınız ve ortamınızla uyumlu kilitleme yöntemlerini kullanın.
• Tutarlı tork uygulayın ve bunu üretim için belgeleyin.

Uzunluğu en aza indirin ve döngülerden kaçının

• Topraklama iletkenlerini mümkün olduğu kadar kısa ve doğrudan yönlendirin.
• Anten gibi parazitleri alabilecek büyük döngülerden kaçının.

Hareket etmeyeceğini ummak yerine hareket için tasarlayın

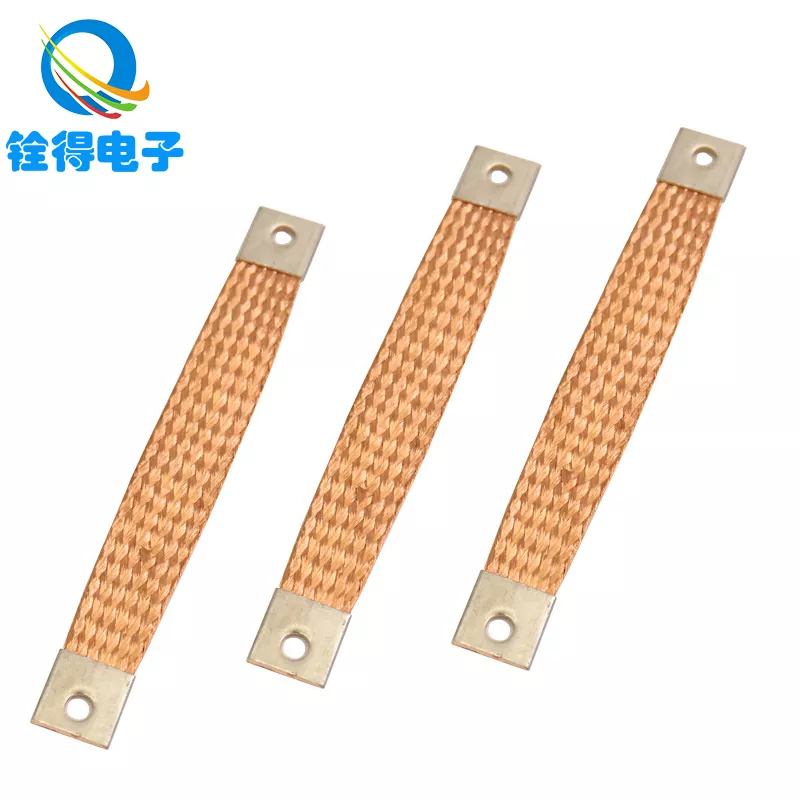

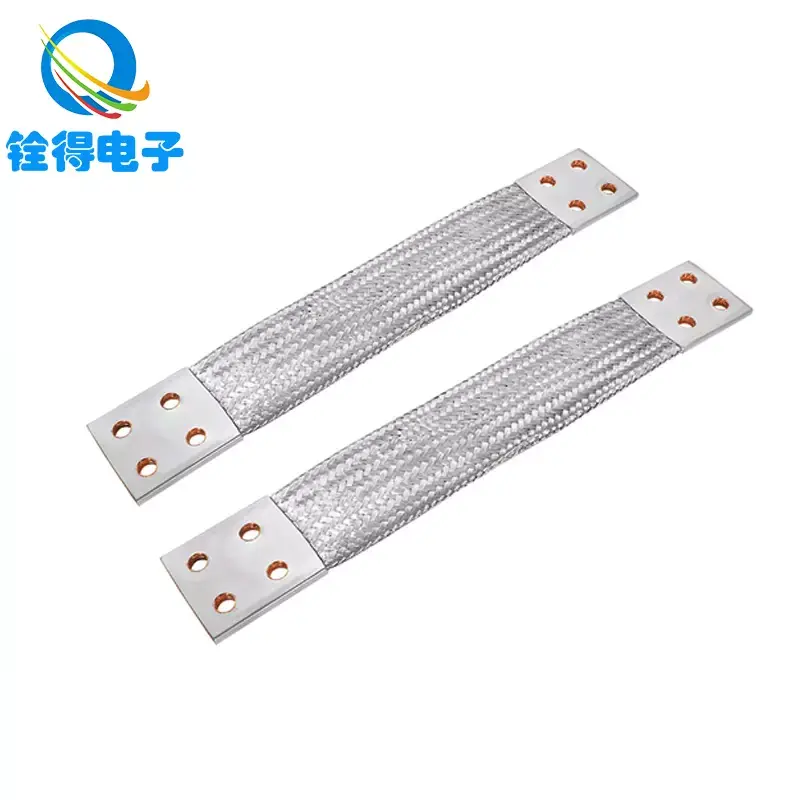

• Kapılar, menteşeler ve titreşimli düzenekler için uygun gerilim azaltıcıya sahip örgülü topraklama kayışı çoğu zaman sert bir telden daha uzun süre dayanır.
• Bükülme yarıçapına saygı gösterin ve kayışın veya telin mekanik durdurucu olmadığından emin olun.

Sonlandırmaları standartlaştırın

• Bir sonlandırma stili seçin ve bunu yapılara tutarlı bir şekilde uygulayın.
• Kıvrım kalitesi, çıkıntı uyumu ve temas yüzeyi hazırlığı kontrollü süreçler olmalıdır.

Yaygın Hatalar ve Bunlardan Nasıl Kaçınılacağı

• Kalkanlar için uzun “at kuyruğu” kullanmayüksek frekans performansını zayıflatır. Kalkan bağlarını kısa tutun ve uygun olduğunda kelepçe yaklaşımlarını değerlendirin.
• Boya yoluyla şasi temasına güvenme. Metal temasını garanti edemiyorsanız var olduğunu varsaymayın.
• Metalleri planlamadan karıştırmak. Farklı metaller artı nem, korozyonu hızlandırabilir ve direnci artırabilir.
• Kapı yapıştırmanın göz ardı edilmesi. Kapı gürültülü bir yüzer plaka haline gelirse harika bir panel zemini yardımcı olmaz.
• Sert bir iletkenin aşırı esnemesi. Titreşim yorgunluğu gerçektir; hareket için tasarlanmış bir iletken seçin.
• Yalnızca temel süreklilik bip sesiyle test etme. Süreklilik, gerçek koşullar altında sağlam, düşük empedanslı bir bağa eşit değildir.

Sahada Topraklama Kalitesi Nasıl Doğrulanır?

Doğrulama riskle eşleşmelidir. Basit yapıştırma için düşük direnç kontrolü yararlı olabilir. Hassas sistemler için ek yöntemlere ihtiyacınız olabilir. Pratik seçenekler şunları içerir:

• Görsel inceleme: Kaplamanın çıkarıldığını, donanım tipini ve iletkenin gergin olmadığını doğrulayın.
• Düşük direnç ölçümü: Bağlantı boyunca yalnızca temel bir multimetreyle değil, düşük ohm'lu çalışmaya uygun bir aletle ölçüm yapın.
• Kıpırdama testi: Aralıklı davranışı izlerken kapıları veya donanımları dikkatlice hareket ettirin.
• Yük altında termal kontrol: Sıcak noktalar sıklıkla yüksek dirençli bağlantıları ortaya çıkarır.
• Gürültü belirtisi doğrulaması: Topraklamanın paraziti azaltması gerekiyorsa, gerçek çalışma koşullarınıza uygun olduğunu önceki ve sonraki ölçümlerle doğrulayın.

Sisteminizin güvenlik açısından kritik olması durumunda geçerli elektrik kurallarına ve organizasyonel test prosedürlerine uyun. Bu makale genel mühendislik rehberliği sağlar ancak nihai kabul kriterleri sektörünüze ve uyumluluk yükümlülüklerinize uygun olmalıdır.

SSS

• Topraklama kablosu nötr kabloyla aynı mıdır?
  Hayır. Birçok sistemde nötr, normal çalışma sırasında geri dönüş akımını taşırken, topraklama iletkeni güvenli bağlantı ve arıza durumları için tasarlanmıştır. Farklı rollere hizmet ederler ve tasarım ve kurulumda farklı şekilde ele alınırlar.
• Normal tel yerine örgülü topraklama kayışını ne zaman kullanmalıyım?
  Hareketli parçaların, titreşim ortamlarının veya gürültü kontrolünü destekleyen kısa, geniş, düşük empedanslı bağlantıların yapıştırılmasında örgülü kayışlar sıklıkla tercih edilir. Ayrıca esnemenin kaçınılmaz olduğu durumlarda kapı birleştirmeyi ve mahfaza birleştirmeyi daha güvenilir hale getirebilirler.
• Daha kalın topraklama kablosu her zaman paraziti azaltır mı?
  Her zaman değil. Uzunluğu azaltmak, bağlantı alanını iyileştirmek ve empedansı düşüren bir geometri kullanmak, özellikle yüksek frekanslı gürültü için kesiti artırmaktan daha önemli olabilir.
• Her şey süreklilik göstermesine rağmen sistemimde neden hala gürültü var?
  Süreklilik yalnızca bazı iletken yolların olduğunu kanıtlar. Gürültü sorunları genellikle çalışma frekanslarındaki empedans, zayıf bağlanma geometrisi, uzun pigtailler veya tutarsız koruma sonlandırmalarıyla ilgilidir.
• Toprak bağlantılarının zamanla arızalanmasına neden olan nedir?
  Yaygın nedenler arasında titreşim gevşemesi, korozyon, zayıf yüzey hazırlığı, yetersiz gerilim giderme ve tutarsız kıvrım veya pabuç kalitesi yer alır. Çevresel maruziyet tüm bunları hızlandırabilir.
• Üretimde topraklamayı nasıl daha tutarlı hale getirebilirim?
  Donanımı ve sonlandırmaları standartlaştırın, tork özelliklerini tanımlayın, yüzey hazırlığını kontrol edin ve montaj sürecine uygun iletkenleri seçin. Tutarlılık, iletken seçimiyle ilgili olduğu kadar proses kontrolüyle de ilgilidir.
• Muhafazam veya kablo demetim için topraklama iletkenlerini özelleştirebilir miyim?
  Evet. Birçok üretici özel uzunluklar, örgü yapılar ve sonlandırma seçenekleri sunar. Alanınız darsa, hareket veya korozyon kısıtlamalarınız varsa, özelleştirme genellikle yeniden çalışmayı azaltır ve güvenilirliği artırır.

Sonraki Adımlar

Açıklanamayan EMI, tutarsız ekipman davranışı, kapı bağlama sorunları veya paslanan veya gevşeyen topraklama noktalarıyla uğraşıyorsanız topraklama kablosunu aksesuar olarak kullanmayın. Buna elektriksel, mekanik ve çevresel gereksinimleri olan tasarlanmış bir bileşen gibi davranın.

Topraklama iletkeni stilinin seçilmesi, sonlandırma seçeneklerinin tanımlanması veya esneklik ve kurulum kısıtlamalarının eşleştirilmesi konusunda yardıma ihtiyacınız varsa, Dongguan Quande Electronics Co.,Ltd. değerlendirme ve üretim ihtiyaçlarınızı destekleyebilir. Uygulama ayrıntılarınızı ve çizimlerinizi paylaşın; tekrar tekrar ve güvenle oluşturabileceğiniz pratik bir topraklama çözümü önerelim.bize Ulaşınbaşlamak için.
