Bakır Örgülü Teller Neden Düşündüğünüzden Daha Önemli?

Soyut

Bakır Örgülü TellerBasit görünüyorlar (düz veya boru şeklinde bir örgü şeklinde örülmüş çok sayıda küçük iplik) ama elektriksel performans ve mekanik gerçeklik. Aylarca süren titreşimden sonra topraklama kayışının koptuğunu gördüyseniz, bir kabinin ısınmasını izleyin bağlanma noktasında veya denetim sırasında "kaybolan" aralıklı EMI sorunlarının takip edilmesinde temel neden genellikle örgü seçiminde yatmaktadır, sonlandırma yöntemi ve yüzey temas kalitesi.

Bu kılavuzda örgülü bakırı katı iletkenlerden farklı kılan şeyin ne olduğunu, örgü yapısını kullanım durumunuzla nasıl eşleştireceğinizi öğreneceksiniz. Tedarikte ne isteneceği (böylece tahmin edemezsiniz) ve iyi bir örgüyü örgüye dönüştüren en yaygın kurulum hatalarından nasıl kaçınılacağı. kötü bağlantı.

İçindekiler

Taslak

1. Gerçek dünyadaki acı noktalarını örgü gereksinimlerine dönüştürün
2. Örgü yapısını ve neden katı telden farklı davrandığını anlayın
3. Ortam ve harekete göre kaplama, geometri ve sonlandırmayı seçin
4. Tedarikçiyle ilgili karşılıklı tartışmaları azaltmak için basit bir spesifikasyon kontrol listesi kullanın
5. Direnci düşük ve güvenilirliği yüksek tutmak için doğru şekilde takın

Bakır Örgülü Teller hangi sorunları çözer?

Çoğu alıcı, "İhtiyacım var" diye düşünerek başlamazBakır Örgülü Teller.” Bir sorunla başlıyorlar:

• Titreşim ve hareket:Katı iletkenlerin yorulması. Örgüler esner ve gerilimi birçok ipliğe dağıtır.
• Topraklama ve bağlama güvenilirliği:Bir örgü, uygun şekilde kurulduğunda ve sonlandırıldığında düşük empedanslı bir yol oluşturabilir.
• Bağlantı noktalarındaki sıcak noktalar:Zayıf temas alanı, hatalı pabuç/kıvrım veya küçük boyutlu örgü ısıyı yoğunlaştırabilir.
• EMI ve gürültü sorunları:Belirli topraklama/bağlama ve ekranlama bağlamlarında örgüler, yüksek frekanslı girişim yollarının yönetilmesine yardımcı olur.
• Aşındırıcı veya nemli ortamlar:Yanlış yüzey kaplaması oksitlenebilir, direnci artırabilir ve aralıklı arızalara neden olabilir.
• Tedarik karışıklığı:"Örgü genişliği" tek başına performansı tanımlamaz; inşaat ve sonlandırma da aynı derecede önemlidir.

Bakır Örgülü Teller nedir ve nasıl yapılır?

Bakır Örgülü Tellerbirden fazla ince bakır telden dokunmuştur. Bu yapı iki pratik avantaj yaratır:esneklik(örgü, stresi bir noktada yoğunlaştırmadan hareket eder) vefazlalık(birçok tel akımı ve yükü paylaşır).

Ancak "örgü" tek bir şey değildir. Performansı değiştiren temel yapı değişkenleri şunlardır:

• Tel çapı ve sayısı:Daha ince teller genellikle daha iyi esner; daha fazla iplik akımı paylaşabilir ve dayanıklılığı artırabilir.
• Örgü deseni ve kapsamı:Daha sıkı örgüler genellikle şekli korur ve daha iyi temas eder; daha gevşek örgüler daha esnek olabilir ancak mekanik olarak daha az sağlam olabilir.

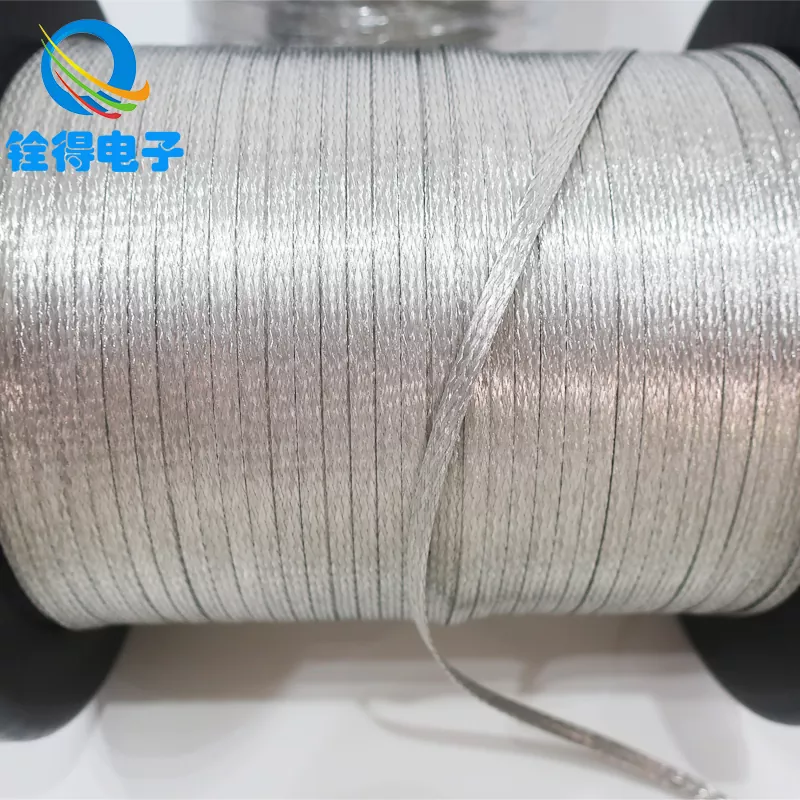

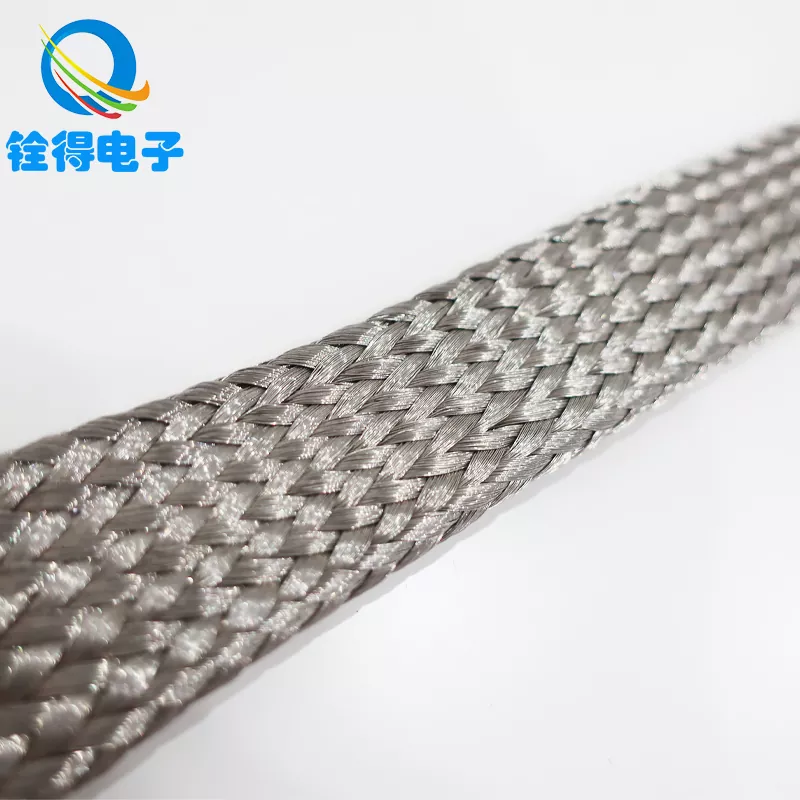

• Şekil:Topraklama kayışları için düz örgüler yaygındır; boru şeklindeki örgüler belirli yapılarda manşon veya genişletilebilir koruma olarak kullanılabilir.
• Yüzey kaplaması:Çıplak bakır ve kaplamalı seçenekler (genellikle korozyon direnci ve lehimlenebilirlik hususları nedeniyle seçilir).
• Sonlandırma yöntemi:Kıvırma, kaynaklama, lehimleme veya cıvatalı kelepçe arayüzleri; birçok arızanın doğduğu yer burasıdır.

İpucu: Tedarikçiniz yalnızca "genişlik" ve "uzunluk" istiyorsa muhtemelen uyumsuz beklentilere doğru gidiyorsunuz demektir. İyi bir satıcı çevreyi, hareketi ve sonlandırmayı tartışacaktır.

Bunları nerede kullanmalısınız (ve nerede kullanmamalısınız)?

Bakır Örgülü Tellergenellikle bağlantının akım taşıması (veya düşük empedanslı bir bağlantı yolu sağlaması) gerektiğinde seçilir. hareket veya titreşimle başa çıkmak.

Doğru örgü nasıl seçilir

Spesifikasyonun tedarik dostu bir yolunu istiyorsanızBakır Örgülü Teller, bu adım adım kontrol listesini kullanın. Dağınık semptomları açık gereksinimlere dönüştürür.

• İşi tanımlayın:topraklama/bağlama kayışı, esnek konnektör, koruyucu kılıf veya akım taşıyan bağlantı.
• Elektrik talebini tahmin edin:mevcut seviye, görev döngüsü ve kabul edilebilir sıcaklık artışı (tahmin etmekten kaçının; sistem verilerinizi kullanın).
• Mekanik gerçekliği tanımlayın:sabit titreşim, ara sıra esneme, menteşe hareketi veya termal genleşme döngüleri.
• Şekli seç:kayışlar ve bağlama için düz örgü, belli düzeneklerde giydirme veya genişletilebilir kaplama için boru şeklinde örgü.
• Ortam için yüzey kaplamasını seçin:nemli/tuzlu hava, endüstriyel dumanlar veya iç mekan temiz kabini.
• Sonlandırma ayrıntılarını kilitle:pabuç tipi, cıvata boyutu, delik aralığı, kıvrım/kaynak işlemi ve uçların kalaylama mı yoksa halka mı gerektireceği.
• Koruma planı:örgü keskin kenarlara sürtünebiliyorsa aşınma manşonları, yalıtım katmanları veya gerilim azaltıcı.

Yaygın örgü seçenekleri için karşılaştırma tablosu

Aşağıda bir RFQ'ya kopyalayabileceğiniz pratik bir karşılaştırma bulunmaktadır. Yalnızca katalogda neyin farklı göründüğüne değil, gerçek dünyada nelerin değiştiğine odaklanır.

Profesyonel ipucu: Tedarikçileri karşılaştırırken onlardan inşaat ayrıntılarını (tel çapı/sayı, örgü kapsamı ve sonlandırma özellikleri) belirtmelerini isteyin. “Eşdeğer genişlik” eşdeğer performans değildir.

Alıcıların istemesi gereken kalite kontrolleri ve belgeler

Projeniz hassassa (güç elektroniği, endüstriyel ekipman, demiryolu, EV alt sistemleri veya güvenlik açısından kritik herhangi bir kara yolu)Bakır Örgülü Tellerbir gibi bir ürün değil, bileşendir. Tedarikçinizi bunaltmadan çalışan temiz bir QA istek listesi:

• Gelen malzeme kontrolü:bakır sınıfı açıklaması, kaplama açıklaması (varsa) ve parti izlenebilirliği
• Elektriksel doğrulama:direnç/süreklilik kontrol yöntemi ve kabul kriterleri (uzunluk başına veya montaj başına)
• Sonlandırma doğrulaması:kıvrım yüksekliği/genişliği kayıtları (kıvrılmışsa), çekme testi yaklaşımı ve görsel inceleme standardı
• Boyutsal kontrol:genişlik/kalınlık toleransı, delik aralığı toleransı (pabuçlarla monte edilmişse)
• Uyumluluk belgeleri:Gerektiğinde CoC/CoA ve pazarınız tarafından talep edilen çevresel uyumluluk beyanları
• Paketleme ve taşıma:Nakliye/depolama sırasında bükülmelere, kirlenmeye ve oksidasyona karşı koruma

Arızaları önleyen en iyi kurulum uygulamaları

En iyisi bileBakır Örgülü Tellersonradan akla gelen bir fikir gibi kurulursa başarısız olabilir. Bunlar aralıklı hatalara neden olan hatalardır, ısınma veya erken mekanik arıza:

• Kirli temas yüzeyleri:Boya, oksidasyon veya yağ direnci arttırır. Metal-metal arayüzünü hazırlayın.
• Küçük boyutlu temas alanı:Geniş bir örgü üzerindeki küçük bir rondela, sıcak bir nokta yaratabilir. Tam temas için uygun donanımı kullanın.
• Sonlandırmalara yakın keskin virajlar:Kulpta sağa doğru eğilmek gerilimi yoğunlaştırır; yumuşak bir geçiş bırakın ve gerilimi azaltın.
• Zamanla gevşek tork:Titreşim eklemleri rahatlatabilir. Tasarımınıza uygun kilitleme yöntemlerini kullanın ve bakım döngülerinde yeniden kontrol edin.
• Aşınmaya maruz kalma:Örgü bir kenara sürtünüyorsa, koruyucu bir kılıf ekleyin veya örgünün yönünü değiştirin.
• Yanlış yol planlaması:Mümkün olduğunda kayışları kısa tutun ve empedans ekleyen gereksiz döngülerden kaçının.

Arıza modunuz "devreye alma sırasında çalıştı ancak daha sonra başarısız oldu" ise kurulum arayüzünü (yüzey hazırlığı + tork + donanım + gerilim giderme) değerlendirin elektrik tasarımının bir parçası olarak.

Dongguan Quande Electronics Co., Ltd'da çalışıyor

Eğer kaynak kullanıyorsanızBakır Örgülü Tellertopraklama şeritleri, bağlama bağlantıları veya esnek bağlantılar için güvenilir sonuca giden en hızlı yol tedarikçiden geçer Hem "mühendislik" hem de "tedarik" konularını konuşan biri.Dongguan Quande Elektronik Co, Ltdörgülü bakır ürünlerini pratik yapı ihtiyaçları doğrultusunda konumlandırıyor: yapılandırılabilir boyutlar, uygulamaya dayalı örgü seçenekleri ve gerçek kurulum kısıtlamalarına uyan montaj seçenekleri.

Bize ulaştığınızda, üç şeyi önceden paylaşırsanız daha iyi öneriler (ve daha az düzeltme) alırsınız:

• Başvurunuz:topraklama kayışı, esnek konnektör, bağlama kayışı veya manşon tarzı örgü kullanımı
• Ortamınız:iç mekan kabini, nemli tesis, kıyı havası, titreşim seviyesi
• Sonlandırma planınız:cıvata boyutu/delik aralığı, pabuç türü ve önceden monte edilmiş uçlara ihtiyacınız olup olmadığı

SSS

S: Bakır Örgülü Teller topraklama için masif telden daha mı iyi?

Hareket eden veya titreşen kayışlar ve bağlar için genellikle evet. Örgünün esnekliği, sonlandırma ve temas yüzeylerinin doğru yapılması koşuluyla yorulmayı önlemeye yardımcı olur ve bağlantıyı sabit tutar.

S: Çıplak bakır mı yoksa kalaylı bakır örgüyü mü seçmeliyim?

Çıplak bakır kontrollü ortamlarda uygun maliyetli olabilir. Nemli veya hafif aşındırıcı ortamlarda, zaman içinde sabit yüzey davranışının korunmasına yardımcı olmak için genellikle kaplamalı kaplama seçilir. En iyi seçim maruziyete, bakım döngülerine ve sonlandırma yöntemine bağlıdır.

Soru: Hangisi daha önemli: örgü genişliği mi yoksa örgü yapısı mı?

İnşaat en az genişlik kadar önemlidir. İplik sayısı/çapı, örgü sıkılığı ve sonlandırma kalitesi genellikle dayanıklılığı ve gerçek hayattaki direnç stabilitesini belirler.

S: Topraklama şeritleri neden ısınır?

Isıtma genellikle bağlantı yerindeki dirence işaret eder; zayıf yüzey hazırlığı, küçük temas alanı, gevşek tork veya yanlış donanım. Örgü iyi olabilir; suçlu arayüzdür.

S: Bakır Örgülü Teller için RFQ'ya neleri dahil etmeliyim?

Uygulama, uzunluk, genişlik/kalınlık aralığı (veya hedef kesit), ortam, hareket/titreşim açıklaması, sonlandırma ayrıntıları (delik boyutu/aralığı, çıkıntılar) ve gerekli tüm belgeleri ekleyin.

Düşünceleri kapatmak

Satın almaBakır Örgülü TellerOnlara "sadece bakır" gibi davranmayı bırakıp, elektrik ile hareket arasında çalışan bir arayüz gibi davranmaya başladığınızda kolaylaşır. Ortamı tanımlayın, sonlandırmayı kilitleyin, kaliteyi doğrulayın ve temas fiziğine uygun şekilde kurulum yapın; böylece en pahalı arıza türünden, aralıklı arızadan kaçınırsınız.
