Örgülü Bakır Boru EMI Koruma ve Kablo Korumasında Neden Tercih Edilir?

Modern elektronik cihazlar küçülüyor, hızlanıyor ve gürültüye karşı çok daha duyarlı hale geliyor. Bu harikadır; ta ki mükemmel "çalışan" bir kablo rastgele sıfırlamalara, kararsız sinyallere veya başarısız uyumluluk testlerine neden olmaya başlayana kadar. Elektromanyetik girişim, statik boşalma veya sürekli aşınıp sıkı montajlarda sıkışan kablolarla uğraşıyorsanız,Örgülü Bakır Borutüm sisteminizi yeniden tasarlamanıza gerek kalmadan uygulayabileceğiniz en pratik çözümlerden biridir.

Soyut

Bu makale ne olduğunu açıklıyorÖrgülü Bakır Boruçözdüğü genel sorunları (EMI, aşınma, statik birikim ve mekanik stres) ve ortamınız için doğru yapının nasıl seçileceğini öğrenin. Ayrıca malzeme seçeneklerini (çıplak bakır, kalaylı bakır, gümüş kaplama bakır ve paslanmaz çeşitler) gerçek dünyadaki kullanım durumlarıyla eşleştirmenize yardımcı olacak net bir seçim kontrol listesi, kurulum için en iyi uygulamalar ve bir karşılaştırma tablosu da bulacaksınız; böylece fazla ödeme yapmaktan, eksik belirtmekten veya faydalarını ortadan kaldıracak şekilde kurmaktan kaçınabilirsiniz.

İçindekiler

1. Ağrı Noktaları Örgülü Bakır Boru Çözüyor
2. Örgülü Bakır Boru Nedir ve Nasıl Çalışır?
3. Doğru Örgülü Bakır Boru Nasıl Seçilir
4. Malzeme ve Yapı Karşılaştırma Tablosu
5. Kurulum ve Topraklama En İyi Uygulamaları
6. Yaygın Olarak Kullanıldığı Yerler
7. Aslında Önemli Olan Kaynak Kullanımı ve Kalite Kontrolleri
8. SSS
9. Çözüm

Taslak

• Sorununuzun EMI, statik, aşınma veya bükülme yorgunluğundan mı kaynaklandığını belirleyin
• Koruma performansını ve "kapsama"nın pratikte gerçekte ne anlama geldiğini anlayın
• Ortamınız için doğru malzeme kaplamasını seçin (nem, tuz, ısı)
• Kabloyu boğmadan veya boşluk bırakmadan sığacak şekilde doğru boyutlandırın
• Korumanın "dekoratif" hale gelmemesi için uygun sonlandırmalar ile monte edin
• Basit kontrollerle doğrulama: süreklilik, uyum ve topraklama bütünlüğü

Ağrı Noktaları Örgülü Bakır Boru Çözüyor

İnsanlar genellikle aramaya başlarÖrgülü Bakır Boruözellikle motorlar, invertörler, anahtarlamalı güç kaynakları, röleler veya yoğun kablo demetlerinin bulunduğu montajlarda "gizemli bir şekilde" bir şeyler ters gittiğinde. İşte ele aldığı en yaygın sorun noktaları:

• Kararsız sinyaller ve EMI baş ağrıları:Gürültü bağlantısı veri hatalarına, sensör kaymasına, ses vızıltısına veya hata ayıklamanın zahmetli olduğu aralıklı iletişim hatalarına neden olabilir.
• Başarısız EMC veya uyumluluk testleri:İşlev testlerini geçersiniz ancak emisyonlar veya duyarlılık testleri genellikle ekranlama boşlukları veya zayıf topraklama nedeniyle işbirliği yapmaz.
• Aşınma ve mekanik aşınma:Metal kenarlardan, hareketli düzeneklerden veya titreşimin yoğun olduğu sistemlerden geçirilen kablolar, zamanla yalıtım nedeniyle aşınabilir.
• Statik elektrik oluşumu:Kuru ortamlarda veya hareketli kablo taşıyıcılarında statik elektrik birikebilir ve hassas bileşenlere boşalabilir.
• Sıkı yönlendirme ve tekrarlanan bükme:Bazı koruyucu kılıflar sert veya hacimlidir. Örgülü boru, emniyet kemeriyle birlikte bükülmeye ve esnemeye devam ederken koruma sağlar.

Ana fikir: örgülü bir tüp sadece bir "kılıf" değildir. Doğru şekilde belirlenip kurulduğunda paraziti azaltabilen, kabloları koruyabilen ve istenmeyen elektrik enerjisine karşı kontrollü bir yol sağlayabilen işlevsel bir katmandır.

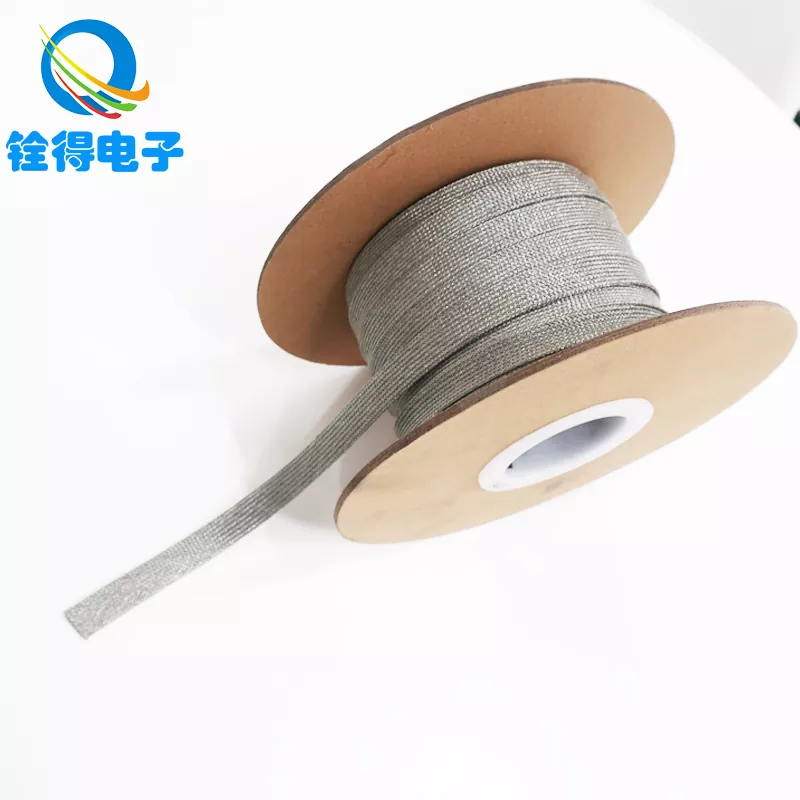

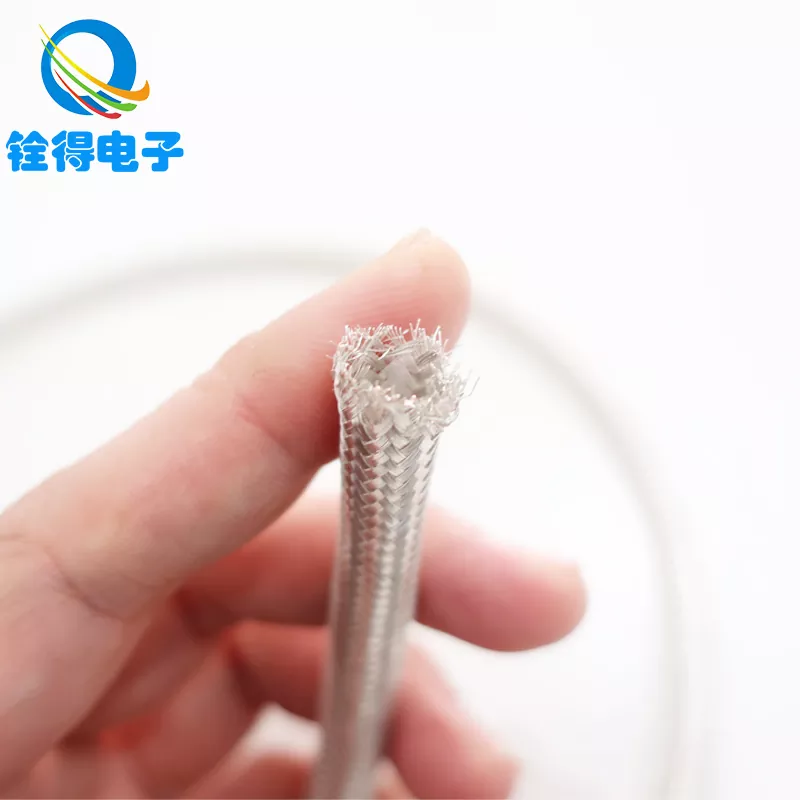

Örgülü Bakır Boru Nedir ve Nasıl Çalışır?

A Örgülü Bakır Boruiletken tel şeritlerin esnek bir manşon halinde örülmesiyle yapılan boru şeklinde bir ağdır. Kablo demetinin etrafında iletken bir ağ oluşturduğundan aşağıdakilere yardımcı olabilir:

• Elektromanyetik girişimi zayıflatınhassas iletkenleri iletken bir bariyerle çevreleyerek
• Emisyonları azaltınaksi halde dışarıya doğru yayılacak gürültüyü içererek
• Statik deşarj özelliği sağlayınuygun bir toprak yoluna bağlandığında
• Mekanik korumayı iyileştirinaşınmaya, sıkışmaya ve sürtünmeye karşı

Gerçek sistemlerde performans ayrıntılara bağlıdır: örgü yoğunluğu, kapsama alanı, tel çapı ve en önemlisi örgüyü nasıl sonlandırıp toprakladığınız. Kötü sonlandırmalı yüksek kaliteli bir örgü, doğru şekilde takılan ortalama bir örgüden daha kötü performans gösterebilir.

Doğru Örgülü Bakır Boru Nasıl Seçilir

Birini seçmekÖrgülü Bakır Boru"en pahalı" seçeneği seçmekle ilgili değil. Bu, tüpün özelliklerini ortamınıza ve arıza modunuza eşleştirmekle ilgilidir. Bu kontrol listesini kullanın:

• Birincil hedefi tanımlayın:EMI koruması, aşınma koruması, statik deşarj, topraklama sürekliliği veya bunların birleşimi mi?
• Ortamı onaylayın:kapalı mekanda kuru, nemli, tuz serpintisi, yüksek sıcaklık, kimyasallara maruz kalma veya dış mekanda kapalı alan mı var?
• Kablo demeti boyutunu ölçün:kablo demetinin dış çapı (OD) artı konektörler için genişletme ihtiyaçları.
• Malzemeye/kaplamaya karar verin:kontrollü ortamlar için çıplak bakır, korozyon direnci için kalaylı, özel iletkenlik ihtiyaçları için gümüş kaplamalı veya zorlu koşullar için paslanmaz seçenekler.
• Örgü kapsamını ve yoğunluğunu kontrol edin:daha yüksek kapsama alanı genellikle korumayı iyileştirir ancak hava akışını azaltabilir ve sertliği artırabilir.
• Sonlandırma yöntemini planlayın:kelepçe, kıvrım, lehim veya koruyucu sonlandırma bandı — bu, performansı birçok kişinin beklediğinden daha fazla etkiler.

Pratik bir boyutlandırma kuralı: demetin üzerine zorlamadan düzgün bir şekilde oturan bir iç çap seçin. Çok sıkı yaparsanız örgüyü deforme edersiniz (ve kabloyu gerersiniz). Çok gevşek olursanız boşluklar, hareketler ve tutarsız temaslar yaratırsınız.

Malzeme ve Yapı Karşılaştırma Tablosu

Kurulum ve Topraklama En İyi Uygulamaları

Pek çok koruma projesinin başarısız olduğu nokta burasıdır; örgünün "kötü" olması değil, kurulumun onu etkisiz hale getirmesi nedeniyle. Basit ve disiplinli tutun:

• Sürekli kapsamı koruyun:Parazit için sızıntı yolları oluşturan büyük boşluklardan, çekilerek açılan bölümlerden veya ani çap geçişlerinden kaçının.
• Doğru şekilde sonlandırın:Mümkün olduğunda örgü çevresinde tutarlı, 360 derecelik temas oluşturan bir kelepçe veya sonlandırma bandı kullanın.
• Niyetle zemin:Koruma performansı istiyorsanız örgüyü düşük empedanslı bir yol kullanarak sabit bir toprak referansına bağlayın. Uzun, ince "saç örgüleri" yüksek frekanslardaki etkinliği azaltabilir.
• Uçları koruyun:Yıpranmayı önlemek ve alttaki yalıtımın keskin kenar hasarını azaltmak için ısıyla büzüşen veya mekanik gerilim azaltıcı ekleyin.
• Hareketin hesabı:Hareketli kayışlarda, örgünün stres noktası haline gelmemesi için yeterince gevşeklik bırakın.

Hızlı bir doğrulama alışkanlığı: kurulumdan sonra örgü uzunluğu boyunca süreklilik kontrolü yapın ve sonlandırma noktalarınızın sıkı mekanik temasa sahip olduğunu doğrulayın. Örgünün ucu serbestçe bükülebiliyorsa, “kalkanınız” düşündüğünüz gibi bağlanmayabilir.

Yaygın Olarak Kullanıldığı Yerler

GöreceksinÖrgülü Bakır BoruHassas sinyalleri gürültülü güç elektroniği veya sıkı kablolama kısıtlamalarıyla karıştıran herhangi bir endüstride. Yaygın senaryolar şunları içerir:

• Bilgisayarlar ve veri ekipmanları:Dahili verileri ve güç hatlarını parazitlerden ve mekanik aşınmadan korumak
• İletişim sistemleri:harici paraziti en aza indirir ve donanımlar arasındaki çapraz konuşmayı azaltır
• Otomotiv elektroniği:Karmaşık yerleşik elektromanyetik ortamlarda kararlı çalışmayı destekler
• Endüstriyel otomasyon:PLC kontrol kabloları, motor sürücüleri ve sensör kablo demetleri etrafındaki kablo koruması
• Tıbbi ekipman:Hassas aletler ve teşhis sistemleri için geliştirilmiş elektromanyetik kararlılık

Sisteminizde anahtarlama, hızlı geçişler veya yoğun kablo demeti yönlendirmesi varsa örgülü kılıf, özellikle panoların yeniden tasarlanması, kablo yollarının değiştirilmesi veya her yere hacimli filtreleme eklenmesiyle karşılaştırıldığında en uygun maliyetli iyileştirmelerden biri olabilir.

Aslında Önemli Olan Kaynak Kullanımı ve Kalite Kontrolleri

Tüm örgülü tüpler eşit değildir. İki tüp ilk bakışta benzer görünebilir ve gerçek montajlarda çok farklı performans gösterebilir. Tedarikçileri değerlendirirken somut göstergelere odaklanın:

• Düzgün örgü yapısı:tutarlı dokuma zayıf noktaları azaltır ve kurulumda tekrarlanabilirliği artırır
• Kararlı boyutlar:partiler arasında iç çap ve genleşme davranışı tahmin edilebilir olmalıdır
• Malzeme ve yüzey tutarlılığı:Kaplama/kaplama kalitesi korozyon direncini ve uzun vadeli elektriksel stabiliteyi etkiler
• Mekanik kullanım:iyi örgüler yönlendirme sırasında yıpranmaya, deforme olmaya ve takılmaya karşı dayanıklıdır
• Özelleştirme desteği:koşumlarınızın alışılmadık çapları, uzunlukları veya sonlandırma ihtiyaçları varsa özelleştirme, zamandan tasarruf sağlayabilir ve montaj riskini azaltabilir

Deneyimli bir üreticiyle çalışmanın deneme yanılma sürecini azaltabileceği nokta burasıdır. Örneğin,Dongguan Quande Elektronik Co, Ltd birden fazla uygulama ortamında ekranlama ve kablo koruması amaçlı örgülü bakır boru seçenekleri üretir ve manşonu nasıl yönlendirmeyi ve sonlandırmayı planladığınıza bağlı olarak farklı malzeme seçimlerini ve spesifikasyonları destekleyebilir.

SSS

S1: Örgülü bakır boru hem koruma hem de fiziksel koruma için çalışıyor mu?
A:Evet. Kabloları aşınma ve sıkışmaya karşı korurken aynı zamanda elektromanyetik paraziti azaltmaya yardımcı olabilir. Denge, örgü yoğunluğuna ve tüpün nasıl takıldığına bağlıdır.

S2: Kalaylı bakır her zaman çıplak bakırdan daha mı iyidir?
A:Her zaman değil. Çıplak bakır kontrollü ortamlarda iyi performans gösterir ve genellikle daha uygun maliyetlidir. Kalaylı bakır, nem, oksidasyon riski veya zorlu ortamlarda uzun servis ömrünün önemli olduğu durumlarda daha akıllı bir seçimdir.

S3: Bir kablo demeti için örgülü bakır boruyu nasıl boyutlandırabilirim?
A:Tam demetin dış çapını ölçün (kılıf kalınlığı dahil) ve zorlamadan kayan bir iç çap seçin. Pakette konektörler varsa, genişletilebilir bir manşon kullanmayı düşünün veya sonlandırmadan önce kurulumu planlayın.

S4: Örgülü kılıfla bile koruma neden bazen "işe yaramıyor"?
A:En yaygın neden zayıf sonlandırma veya topraklamadır. Örgü düzgün bir şekilde bağlanmamışsa (veya topraklama yolu yüksek empedanslıysa), koruma etkinliği önemli ölçüde düşebilir.

S5: Örgülü bakır boru statik elektriğe yardımcı olabilir mi?
A:Kontrollü bir deşarj yoluna bağlı olduğu sürece bunu yapabilir. Örgünün iletkenliği, statik birikimin öngörülemeyen şekilde birikmesine ve boşalmasına izin vermek yerine, dağıtılmasına yardımcı olabilir.

Çözüm

EMI ile mücadele ediyorsanız, aralıklı arızaları takip ediyorsanız veya dar, yüksek stresli yönlendirme yollarında kablo demetlerini korumaya çalışıyorsanız,Örgülü Bakır Borutüm tasarımınızı alt üst etmeden çok büyük sonuçlar sunabilen yükseltmelerden biridir. İşin püf noktası, ortamınız için doğru malzemeyi seçmek, doğru boyutlandırmak ve sürekli korumayı ve güvenilir teması koruyacak şekilde sonlandırmaktır.

Doğru spesifikasyonu seçme konusunda yardım istiyorsanız veya inatçı bir parazit veya dayanıklılık sorununu gerçek bir montajda çözmeye çalışıyorsanız—Dongguan Quande Elektronik Co, Ltduygulamanıza özel örgülü bakır boru seçenekleriyle projenizi destekleyebilir. "Tahmin etmekten" daha temiz, daha güvenilir bir kablolama çözümüne geçmeye hazır mısınız?bize UlaşınGereksinimlerinizi tartışmak ve pratik bir öneri almak için.
