Güvenli Elektrik Sistemleri İçin Topraklama Kablosu Neden Gereklidir?

Soyut

A Topraklama Kablosugenellikle bir onay kutusu öğesi gibi ele alınır; ta ki bir şeyler ters gidene kadar: bir makinenin şasisi karıncalanır, bir kesici rastgele devreye girer, bir sensör çöpü okur veya bir dalgalanma kontrol panelini devre dışı bırakır. Bu makale, topraklama kablosunun gerçekte ne yaptığını, "nötr" kablodan nasıl farklı olduğunu açıklamaktadır. Bağlamanın neden önemli olduğunu ve en çok hangi seçim ve kurulum ayrıntılarının müşteri açısından sıkıntı yarattığını öğrenin. Ayrıca anlaşılır, sahaya uygun bir kontrol listesi elde edeceksiniz. Yaygın topraklama kablosu türlerinin karşılaştırma tablosu ve yinelenen sorunlar için sorun giderme SSS'si.

İçindekiler

• Topraklama Teli nedir ve hangi sorunu çözer?
• Toprak vs nötr vs bağlanma: arızalara neden olan karışıklık
• Müşterinin sıkıntı yaşadığı noktalar uygun bir Topraklama Kablosunun azaltılmasıdır
• Topraklama Kablosu Çeşitleri ve her birinin uyduğu yer
• Projeniz için doğru Topraklama Kablosunu nasıl seçersiniz?
• Yeniden çalışmayı önleyen en iyi kurulum uygulamaları
• Yaygın hatalar ve hızlı düzeltmeler
• Denetim ve bakım ipuçları
• SSS

Taslak

1. Topraklama Kablosunu sade bir dille tanımlayın ve “arıza akımı yolunu” açıklayın.
2. Tipik yanlış anlamaları ortadan kaldırmak için zemini, tarafsızlığı ve bağları netleştirin.
3. Gerçek dünyadaki sorunlu noktaları (şok riski, EMI/gürültü, rahatsız edici geziler, ekipman hasarı) topraklama kalitesiyle eşleştirin.
4. Tek telli, örgülü, örgülü ve kalaylı seçenekleri tipik uygulamalarla karşılaştırın.
5. Seçim kontrol listesi: boyut, esneklik, ortam, sonlandırma ve uyumluluk hususları.
6. Güvenilirliği belirleyen kurulum adımları ve işçilik detayları.
7. Sorun giderme: topraklama döngüleri, aralıklı süreklilik, korozyon ve titreşim arızaları.
8. Uzun vadeli güvenlik için bakım ve dokümantasyon uygulamaları.

Topraklama Teli nedir ve hangi sorunu çözer?

Özünde, birTopraklama Kablosuaçıktaki metal parçaları (ekipman muhafazaları, motor çerçeveleri, kontrol panelleri gibi) bağlayan özel bir iletkendir. kablo kanalları ve kanal) topraklama sistemine bağlayın. En önemli iş “elektriği yok etmek” değil. İş bir sağlamaktırdüşük empedans, öngörülebilir yolarıza akımı için koruyucu cihazların (sigortalar, kesiciler, kullanıldığı yerde RCD/RCBO koruması) hızlı bir şekilde çalışabilmesi için.

Tehlikeli akım için acil çıkış yolu olarak topraklama kablosunu düşünün. Yalıtım başarısız olduğunda veya canlı bir iletken metal bir şasiye temas ettiğinde arıza akımı akmak istiyor. Arıza akımının uygun şekilde kurulmuş topraklama kablosu üzerinden iyi bir yolu varsa, koruyucu cihaz anormal durumu algılayabilir ve gücü hızlı bir şekilde kesin. Yol zayıfsa (gevşek bağlantı, korozyon, küçük boyutlu tel, boyalı temas yüzeyi), akım istenmeyen yollardan "sızabilir". Siz, rulmanlar, sinyal kalkanları veya hassas elektronik cihazlar dahil.

Toprak vs nötr vs bağlanma: arızalara neden olan karışıklık

Birçok proje sorunu üç farklı fikrin karıştırılmasından kaynaklanır:

• Doğalnormal çalışmada (birçok AC sisteminde) akım taşıyan bir dönüş iletkenidir. Ekipman topraklaması ile aynı şey değildir.
• Topraklama (topraklama)güvenlik ve referans potansiyeli için kullanılan topraklama/topraklama elektrotlarına ve topraklama ağına bir bağlantıdır.
• yapıştırmametal parçaların aynı elektrik potansiyelini paylaşacak ve hataları güvenilir bir şekilde giderecek şekilde kasıtlı olarak bağlanmasıdır.

Pratik çözüm: sizinTopraklama Kablosugenellikle ekipman güvenliği için birleştirmenin bir parçasıdır ve sürekli, mekanik olarak güvenilir olmalı, ve elektriksel olarak düşük direnç. Nötr ve toprak yanlış yerde (veya birden fazla yerde) birbirine bağlanırsa dolaşım akımları oluşturabilirsiniz. gürültü sorunları ve öngörülemeyen açmalar.

Müşterinin sıkıntı yaşadığı noktalar uygun bir Topraklama Kablosunun azaltılmasıdır

Müşteriler "rastgele" elektrik sorunlarından şikayetçi olduklarında, topraklama genellikle sessiz temel nedendir. İşte doğru tasarlanmış ve tasarlanmış bir sistemin sorunlu noktaları: yüklüTopraklama Kablosuazaltmaya yardımcı olur:

• Şok riski ve güvenlik olayları:iyi bağlanmış bir şasi, arıza koşullarında toprak potansiyeline yakın kalır.
• Rahatsız edici açma:zayıf bağlantılar, özellikle titreşim veya nem nedeniyle aralıklı arıza işaretlerine neden olabilir.
• Sinyallerdeki EMI/gürültü:topraklama referansı kararsız olduğunda sensörler, PLC girişleri ve iletişim hatları hatalı davranabilir.
• Dalgalanmalardan ve geçici yıldırımlardan kaynaklanan hasarlar:Sağlam bir topraklama ağı, geçici enerji yollarının yönetilmesine yardımcı olur.
• Rulman ve motor sorunları:Bağlantı zayıf veya tutarsız olduğunda başıboş akımlar yatakların içinden geçerek yol bulabilir.
• Pahalı yeniden işleme:Topraklama hataları, devreye alma işlemine kadar nadiren görülebilir; bu durumda her saat pahalıdır.

İyi bir topraklama kablosu stratejisi, "gizemli kesinti süresini" öngörülebilir performansa dönüştürür. Alıcıların nihai olarak istediği şey budur: daha az geri arama, daha temiz veriler ve Sorunsuz bir şekilde muayeneden geçen daha güvenli ekipman.

Topraklama Kablosu Çeşitleri ve her birinin uyduğu yer

Her biri değilTopraklama Kablosuaynı. "En iyi" seçim harekete, titreşime, ortama ve sonlandırma yöntemine bağlıdır.

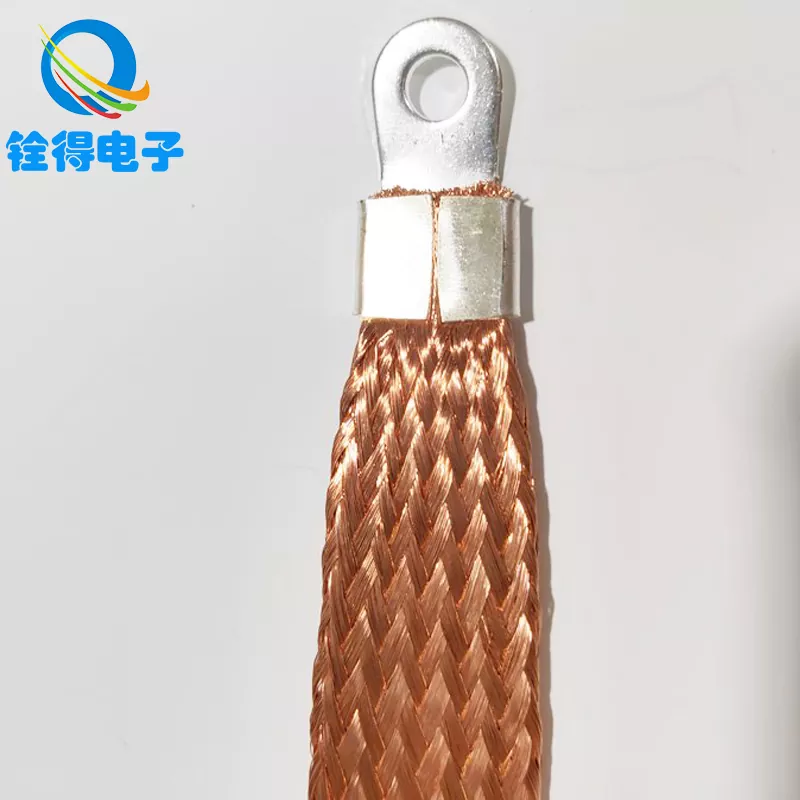

Uygulamanız kapılar, çıkarılabilir kapaklar veya titreşim içeriyorsa (jeneratörleri, elektrikli araç şarj cihazlarını, CNC makinelerini, asansörleri ve her gün açılıp kapanan metal dolapları düşünün), örgülü seçenekler yorulmaya bağlı arızaları önemli ölçüde azaltabilir.

Projeniz için doğru Topraklama Kablosunu nasıl seçersiniz?

Birini seçmekTopraklama Kablosu"Daha kalın her zaman daha iyidir" fikrinden çok, güvenlik gerekliliklerinin gerçek saha koşullarında güvenilir bir şekilde karşılanmasıyla ilgilidir. Klasik alıcı pişmanlıklarından kaçınmak için bu kontrol listesini kullanın:

• Elektrik kapasitesi:İletkeni geçerli koda/standartlara ve yukarı yöndeki koruyucu cihaza göre boyutlandırın. Toprak yolu, korumanın çalışması için yeterince uzun süre arıza akımını güvenli bir şekilde taşımalıdır.
• Mekanik ortam:Hareket ediyor, bükülüyor veya titriyorsa esnekliğe (damarlı veya örgülü) ve gerilim gidermeye öncelik verin.

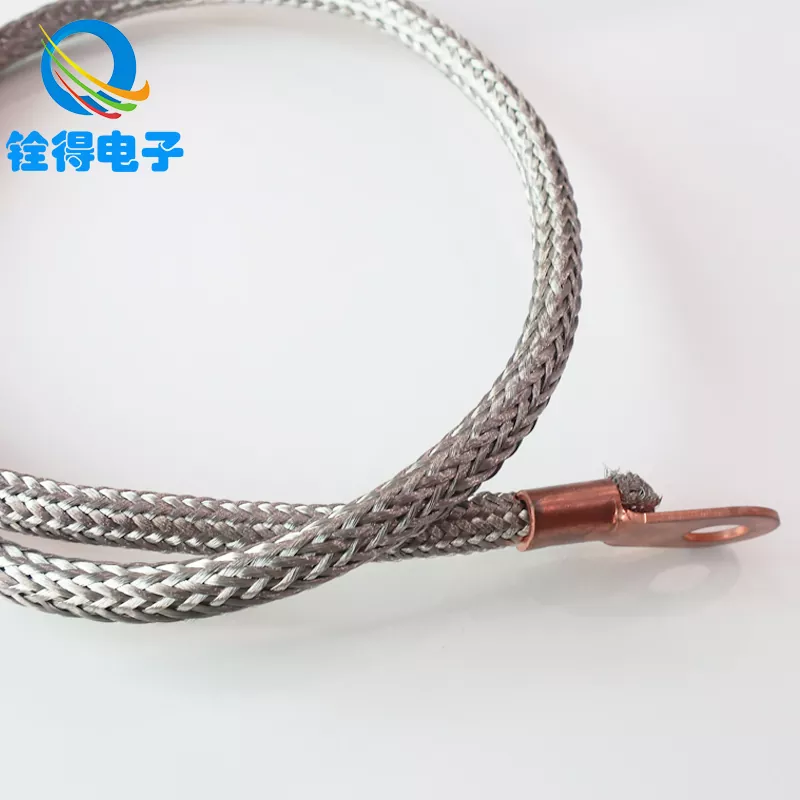

• Korozyona maruz kalma:Nem, tuz spreyi, kimyasallar ve dış mekan kurulumları genellikle kalaylı bakır ve korumalı bağlantı uçlarından yararlanır.
• Sonlandırma yöntemi:Kablo tipini pabuçlara, yüksüklere, kıvırma aletlerine ve tork özelliklerine göre eşleştirin. Sonlandırma özensizse harika bir kablo başarısız olur.
• Yönlendirme kısıtlamaları:Keskin kenarlardan ve sıkışma noktalarından kaçının. Panellerin açıldığı servis döngülerini planlayın.
• Tutarlılık ve dokümantasyon:Bakım ekiplerinin tahmin yürütmemesi için parça numaralarını ve kurulum notlarını farklı yapılarda standartlaştırın.

Uzman bir üreticinin yardımcı olabileceği yer burasıdır.Dongguan Quande Elektronik Co, Ltd endüstriyel uygulamalarda kullanılan topraklama iletkeni çözümlerini destekler ve hareket ve güvenilirliğin önemli olduğu durumlarda esnek örgülü seçenekler de dahil olmak üzere elektrik uygulamaları. Alıcılar için kazanç, değişkenliği azaltıyor: tutarlı montaj sırasındaki inşaat ve öngörülebilir kullanım, devreye alma sırasında daha az sürpriz anlamına gelir.

Yeniden çalışmayı önleyen en iyi kurulum uygulamaları

Topraklama arızalarının çoğu iletkenin kendisinden kaynaklanmaz; işçilikten kaynaklanır. İşte sahada kanıtlanmış bir yaklaşımTopraklama KablosuYıllarca güvenilir:

Baş ağrılarını ortadan kaldıracak basit bir alışkanlık: topraklama noktalarına "ekstra vidalar" değil, kritik güvenlik bileşenleri gibi davranın. Bunları etiketleyin, inceleyin ve erişilebilir durumda tutun.

Yaygın hatalar ve hızlı düzeltmeler

En çok müşteri şikayetine neden olan ve en hızlı düzeltici eylemleri gerçekleştiren tekrarlayan ihlaller şunlardır:

• Boyalı metal üzerinde topraklama:çıkıntı bölgesindeki boyayı soyun ve uygun yapıştırma donanımı kullanın.
• Küçük boyutlu iletken “akım taşımadığı için”:Normal çalışma için değil, arıza koşulları için boyut.
• Hareketli kapılarda katı tel kullanılması:gerilim azaltıcılı çok telli veya örgülü topraklama kablosuna geçin.
• Titreşimden sonra gevşek bağlantı elemanları:doğru tork uygulamalarını uygulayın, uygun olduğunda donanımları kilitleyin ve yanma sonrasında yeniden tork kontrolü yapın.
• Keskin kenarların yakınında dağınık yönlendirme:kenar koruması, rondelalar ve kelepçeler ekleyin; Zemin yolunu fiziksel olarak koruyun.
• Olmaması gereken çoklu toprak/nötr bağlar:Sistem şemasını gözden geçirin ve standart ve tesis kurallarınıza göre birleştirme noktalarını düzeltin.

Denetim ve bakım ipuçları

A Topraklama Kablosuancak en zayıf bağlantısı kadar güvenilirdir. Bu kontrolleri, özellikle yüksek titreşimli veya dış mekan kurulumları:

• Görsel inceleme:renk değişikliği, yıpranmış örgü, çıkıntıların çevresinde korozyon ve gevşek kelepçeler olup olmadığına bakın.
• Mekanik kontrol:terminallerdeki hareketi yavaşça test edin; kıpırdayan her şey gelecekteki bir başarısızlıktır.
• Süreklilik nokta kontrolleri:Planlı kapatmalar sırasında şasi/kapıdan toprak çubuğuna kadar düşük direnci doğrulayın.
• Çevresel sızdırmazlık:nemli veya aşındırıcı alanlarda sızdırmazlığı iyileştirin ve korozyona dayanıklı malzemeler ve koruyucu kapaklar kullanın.
• Belgeler:topraklama testi sonuçlarını ve değişiklikleri kaydedin; gelecekteki sorun giderme işlemleri önemli ölçüde daha hızlı hale gelir.

SSS

S: Herhangi bir kabloyu "metale bağlıysa" Topraklama Teli olarak kullanabilir miyim?
A:Uygulamaya uygun olmalı ve geçerli kodunuz/standartınız kapsamında hatalı akım yolları için doğru boyutlandırılmış olmalıdır. Ayrıca sonlandırma yöntemi ve kontak yüzeyi hazırlığı da iletkenin kendisi kadar önemlidir.

S: Topraklama Kablosu bağlıyken bile neden gürültü veya dengesiz sensör okumaları görüyorum?
A:Yaygın nedenler arasında gevşek bağlantı noktaları, yüksek akım kablolarının yakınında kötü yönlendirme, dolaşım akımı oluşturan birden fazla bağlantı noktası veya paneller arasında zayıf bir referans noktası yer alır. Bağlantı bütünlüğünü geliştirin, hassas sinyal yollarını güç yollarından ayırın ve bağların nerede oluştuğunu inceleyin.

S: Örgülü topraklama kablosunu ne zaman dikkate almalıyım?
A:Hareket veya titreşim olduğunda; kapılar, menteşeli kapaklar, makine korumaları, esnek bağlantılar veya katı bir iletkenin zamanla yorulacağı herhangi bir yer. Örgülü seçenekler genellikle aralıklı süreklilik arızalarını azaltmak için seçilir.

S: Daha kalın bir Topraklama Kablosu her zaman daha iyi koruma anlamına mı gelir?
A:Otomatik olarak değil. Amaç, koruyucu cihaza ve kurulum kurallarına uygun, düşük empedanslı bir arıza yoludur. Aşırı boyutlandırma, pabuçlar ve donanım eşleşmediği takdirde yönlendirme/sonlandırma sorunları yaratabilir. "Doğru boyutlandırılmış + doğru monte edilmiş", "çok kalın + kötü sonlandırılmış" ifadesine üstün gelir.

S: Hiçbir şey "yanlış" olmamasına rağmen kesicim veya RCD/RCBO başlatma sırasında neden tetikleniyor?
A:Başlatma geçici durumları, filtrelerden/VFD'lerden gelen kaçak akımlar, nem veya dengesiz bağlanma, kesintilere neden olabilir. Topraklama sürekliliğini doğrulayın, yalıtım durumunu kontrol edin, doğru koruyucu cihaz tipini onaylayın ve istenmeyen paralel yollar için topraklama/bağlama düzenini gözden geçirin.

S: Topraklama Kablosu bağlantımın işini yaptığını doğrulamanın en hızlı yolu nedir?
A:Ekipman şasisi (ve tüm kapılar/korumalar) ile ana topraklama çubuğu arasında bir süreklilik testi yapın, ardından uçların sıkı olduğunu ve temiz metale bağlandığını doğrulayın. Sonucu belgeleyin, böylece zaman içindeki değişikliklerin fark edilmesi kolaydır.

Son paket servisi

A Topraklama Kablosusadece bir güvenlik formalitesi değil, aynı zamanda bir performans bileşenidir. Şok riskini azaltır, sistem kararlılığını artırır, elektronikleri korur, Günleri boşa harcayan “hayalet arızaları” önleyerek devreye alma sırasında zaman tasarrufu sağlar. Topraklamayı tasarlanmış bir sistem gibi ele alırsanız (sonradan düşünülmüş bir düşünce değil), daha güvenli kurulumlara ve daha sakin bakım ekiplerine sahip olursunuz.

Paneller, ekipman muhafazaları veya esnek bağlantı noktaları için topraklama iletkenleri belirtiyorsanız,Dongguan Quande Elektronik Co, Ltdiletken stilini gerçek çalışma koşullarıyla eşleştirmenize yardımcı olabilir. Yeniden çalışmayı azaltmaya ve güvenilirliği artırmaya hazır mısınız?Bize UlaşınBaşvuru detaylarınızla birlikte, ortamınıza, hareket ihtiyaçlarınıza ve kurulum iş akışınıza uygun bir topraklama çözümü seçmenize yardımcı olacağız.
