Esnek, Düşük Dirençli Bağlantılar için Neden Bakır Örgülü Telleri Seçmelisiniz?

Soyut

Bakır örgülü tellertopraklama sistemleri, güç dağıtımı, kaynak ekipmanları, şalt cihazları, aküler ve titreşime eğilimli makinelerdeki “sessiz kahramanlardır”. Alıcılar genellikle "örgü" fikriyle uğraşmazlar; sonuçlarla mücadele ederler: dengesiz topraklama, aşırı ısınmış atlama telleri, çatlak pabuçlar, beklenmedik arıza süreleri ve partiden partiye tutarsız kalite. Bu kılavuz, bakır örgülü tellerin nasıl çalıştığını, katı iletkenlerden daha iyi performans gösterdikleri yerleri, doğru örgünün nasıl belirleneceğini ve en yaygın kaynak bulma hatalarından nasıl kaçınılacağını açıklamaktadır. Yol boyunca uygulamanızı doğru yapıyla eşleştirebilmeniz için seçim kontrol listeleri, pratik bir karşılaştırma tablosu ve sorun giderme bölümü bulacaksınız.

İçindekiler

• Taslak
• Bakır Örgülü Teller Nedir ve Nerede Kullanılır?
• Bakır Örgülü Teller Hangi Ağrı Noktalarını Çözer?
• Doğru Örgüyü Nasıl Belirlersiniz?
• Pratik Tabloda Karşılaştırılan Örgü Seçenekleri
• Örgülü Bağlantıları Nasıl Kurar ve Korursunuz?
• Sorun Giderme: Örgü Neden Aşırı Isınıyor veya Arızalanıyor?
• Alıcılar için Aslında Hangi Kalite Kontrolleri Önemlidir?
• SSS
• Kapanış Düşünceleri

Taslak

• Bakır örgülü kabloları ve tipik "jumper/topraklama kayışı" kullanım durumlarını tanımlayın
• Alıcının sıkıntılı noktalarını ölçülebilir teknik gereksinimlere bağlayın
• Temel spesifikasyon öğelerini açıklayın: kesit, şerit sayısı, kaplama, yalıtım, sonlandırmalar
• Bir karar tablosu ve alıcı kontrol listesi sağlayın
• Etkin noktaları ve erken arızaları önleyen kurulum uygulamalarını kapsar
• Aşırı ısınma, korozyon, yıpranma ve çatlamaya karşı sorun giderme haritasını paylaşın
• Tutarlı kalite ve izlenebilirlik için tedarikçiden ne isteneceğini gösterin

Bakır Örgülü Teller Nedir ve Nerede Kullanılır?

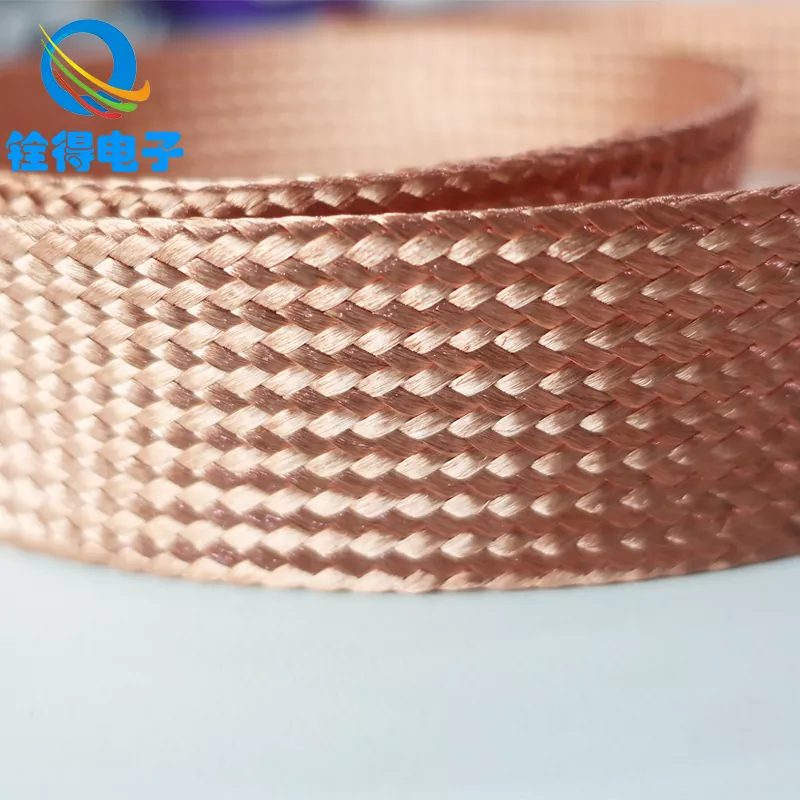

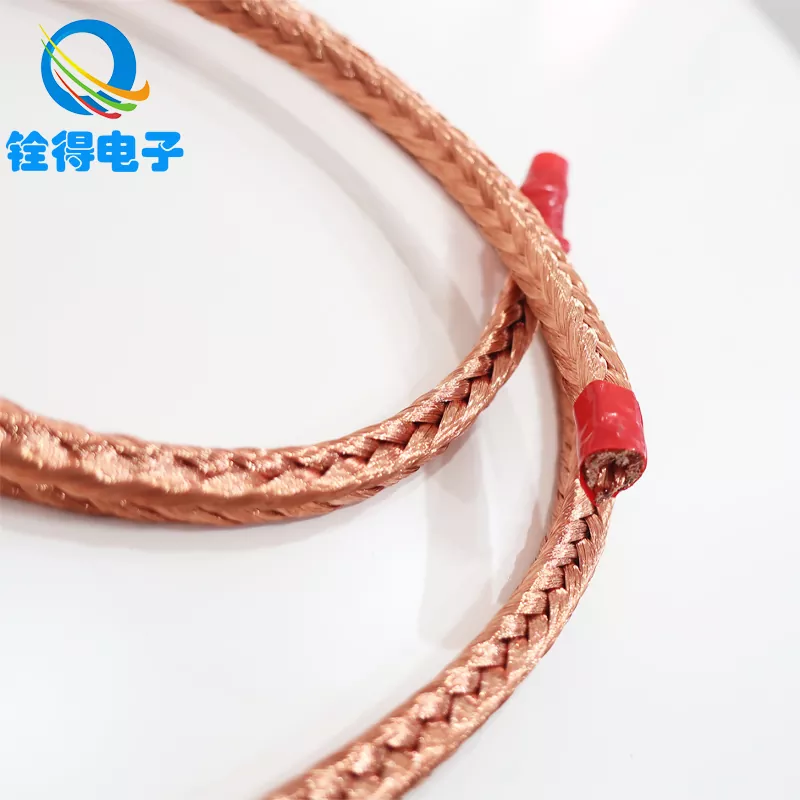

Bakır örgülü teller, birçok ince bakır telin düz veya boru şeklinde bir örgü halinde dokunmasıyla yapılan esnek iletkenlerdir. Örgü, akımı tek bir sert çekirdek üzerinden zorlamak yerine, akımı birden fazla tel boyunca ve daha geniş bir yüzey alanı boyunca yayar. Hareketin, titreşimin ve tekrarlanan esnemenin katı bir iletkeni yoracağı yerlerde örgülü tellerin bu kadar popüler olmasının nedeni bu yapıdır.

Yaygın uygulamalar şunları içerir:

• Topraklama ve bağlama kayışlarıdolaplar, paneller, baralar ve muhafazalar için
• Esnek kazaklarşalt, transformatör ve UPS sistemlerinde
• Akü ve invertör bağlantılarıTitreşim ve termal döngünün sık olduğu yerler
• Kaynak ekipmanıve yüksek akımlı geçici bağlantılar
• Demiryolu, otomotiv ve endüstriyel makinelertitreşime dayanıklı topraklama gerektiren
• EMI kontrolüdüşük empedansın önemli olduğu koruma/topraklama yollarında

Gerçek dünyadaki pek çok yapıda örgünün kendisi tek bileşen değildir; bağlantının aylarca mı yoksa yıllar süren hizmetten sonra mı sabit kalacağını belirleyen sonlandırma seçenekleri (pabuçlar, yüksükler, kaynaklı uçlar), kaplama ve yalıtımdır.

Bakır Örgülü Teller Hangi Ağrı Noktalarını Çözer?

Çoğu alıcı, bakır örgülü telleri, bazen kelimenin tam anlamıyla yandıktan sonra aramaya gelir. İşte örgünün düzeltmek için tasarlandığı sorunlu noktalar ve aynı arızayı farklı bir parça numarasıyla yeniden yaratmamak için nelere dikkat etmeniz gerektiği.

• Titreşim nedeniyle çatlamış iletkenler
  Katı tel ve birçok kablo yapısı, ekipman titreştiğinde sonlandırmaların yakınında sertleşebilir ve çatlayabilir. Örgülü iletkenler stresi birçok şerit boyunca dağıtarak yoğunlaşan yorulma noktalarını azaltır.
• Eklemlerdeki sıcak noktalar
  Aşırı ısınma nadiren örgünün "yeterince bakır olmamasından" kaynaklanır. Genellikle yüksek temas direncinden kaynaklanır: zayıf kıvrılma, eşit olmayan sıkıştırma, oksidasyon veya uyumsuz pabuç boyutu. İyi yapılmış bir örgü ve uygun şekilde tasarlanmış bir sonlandırma, direnci azaltır ve sıcaklık artışını kontrol altında tutar.
• Güvenilmez topraklama ve rahatsız edici hatalar
  Zemin yolları tutarlı düşük empedansa ihtiyaç duyar. Örgülü kayışlar sıklıkla seçilir çünkü esneklikleri kapılar, menteşeler, motorlar veya hareketli düzenekler yer değiştirdiğinde temas bütünlüğünü korur.
• Nemli veya kıyı ortamlarında korozyon
  Çıplak bakır oksitlenebilir; zorlu ortamlarda birçok alıcı tercih ediyorkalaylı bakır örgülü tellerGeliştirilmiş korozyon direnci ve yüzeyde daha stabil uzun vadeli iletkenlik için.
• Montaj baş ağrıları
  Örgülerin dar alanlarda ve köşelerde yönlendirilmesi kolaydır. Ancak iplik sayısı veya örgü yoğunluğu yanlışsa montajcılar yıpranma, dağınık kesimler veya çıkıntıların altında eşit olmayan sıkışma görebilir.

Bir "alıcının gerçeğinin" ortadan kaldırılmasını istiyorsanız: örgünün esnekliği avantajdır, ancak sonuç sonuçtur. Her ikisini de belirtin.

Doğru Örgüyü Nasıl Belirlersiniz?

İnsanlar "Bakır örgülü kablolara ihtiyacım var" derken genellikle çok farklı şeyleri kastediyorlar: hafif bir bağlama kayışı, yüksek akımlı bir jumper veya koruyucu drenaj. Yanlış fiyat tekliflerini ve uyumsuz gönderileri önlemek için, ilk uygulama ayrıntılarını kullanarak örgüyü belirtin.

1) Elektrik gereksinimi: akım, görev döngüsü ve izin verilen sıcaklık artışı

• Sürekli ve aralıklı akımı (ve ilgiliyse tepe akımını) tanımlayın.
• Ortam sıcaklığını, muhafaza havalandırmasını ve yakındaki ısı kaynaklarını göz önünde bulundurun.
• Kayışın topraklama/bağlama için mi (çoğunlukla daha kısa ve daha düşük voltaj) yoksa yük akımı için mi (çoğunlukla daha yüksek akım yoğunluğu endişeleri) olduğunu doğrulayın.

2) Kesit alanı ve örgü yapısı

• Eşdeğer kesit(genellikle mm² cinsinden belirtilir) örgüyü boyutlandırmanın pratik bir yoludur.
• İplik çapı ve iplikçik sayısıesnekliği ve dayanıklılığı etkiler. Dahası, daha ince teller genellikle esnekliği artırır.
• Örgü genişliği ve kalınlığıTerminaller ve yönlendirme kısıtlamaları altında uyumu etkiler.

3) Kaplama ve yüzey kalitesi

• Çıplak bakır: Mükemmel iletkenlik, kontrollü ortamlar için en iyisi.
• Kalaylı bakır: Daha iyi korozyon direnci, daha kolay lehimleme, genellikle endüstriyel ve denizcilik ortamları için tercih edilir.

4) Yalıtım ve koruma

• Bazı örgüler çıplak olarak teslim edilir; diğerleri aşınmaya karşı koruma için PVC, silikon, PET kılıf veya ısıyla büzüşen kılıf kullanır.
• Örgü keskin kenarların veya hareketli parçaların yakınından geçiyorsa koruyucu kılıf veya ceketli tasarım belirtin.

5) Sonlandırmalar: güvenilirliğe karar veren ayrıntı

• Kıvrımlı pabuçlar(halka/kürek): uygun şekilde boyutlandırıldığında ve sıkıştırıldığında yaygın, hızlı ve güvenilir.
• Preslenmiş veya kaynaklı uçlar: iplik yayılımını azaltır ve yüksek hacimli montajlar için tutarlılığı artırabilir.
• Delik boyutu, dil genişliği ve cıvata kalitesi: Buradaki küçük uyumsuzluk bağlantıların gevşemesine ve ısınmasına neden olur.
• Uzunluk toleransı: Sıkışık kapalı alanlarda insanların beklediğinden daha fazla önem taşır.

Pratik bir kaynak bulma hareketi: uzunluk, örgü genişliği/kalınlığı, sonlandırma türü, delik çapı ve kaplama ile basit bir çizimi paylaşın. Basit bir taslak bile bir haftalık gidiş gelişleri önleyebilir.

Pratik Tabloda Karşılaştırılan Örgü Seçenekleri

Örgülü Bağlantıları Nasıl Kurar ve Korursunuz?

Birinci sınıf bakır örgülü teller bile sonradan akla gelecek şekilde monte edilirse arızalanabilir. Çoğu saha sorunu bağlantı kalitesine dayanmaktadır. İşte direnci düşük tutan ve "gizemli ısınmayı" önleyen temiz, tekrarlanabilir bir yaklaşım.

• Temas yüzeylerini hazırlayın
  Bağlanma noktasındaki boyayı, oksidasyonu ve kalıntıları giderin. Standartınız gerektiriyorsa uygun oksidasyon önleyici macun kullanın.
• Doğru donanım torkunu kullanın
  Düşük tork, mikro ark oluşumuna ve ısınmaya neden olur; aşırı tork, pabuçları deforme edebilir ve etkili temas alanını azaltabilir. Donanım özelliklerine uyun ve uygun olduğunda pulları kullanın.
• Bükülme yarıçapını ve gerilim azaltmayı kontrol edin
  Pabuçta sıkı bir bükülmeye zorlamayın. Örgüye hafif bir eğri verin, böylece esneme son kenarda değil, uzunluk boyunca gerçekleşir.
• Aşınmaya karşı koruyun
  Örgü metal kenarlara sürtünüyorsa, kılıf veya rondela ekleyin. Yıpranmış teller sadece dağınık olmakla kalmaz, aynı zamanda arıza başlangıç ​​noktaları haline de gelebilirler.
• Zorlu ortamlarda periyodik muayene
  Kesilen kenarlarda renk değişikliği (ısı), yeşil/beyaz kalıntı (korozyon), gevşemiş cıvatalar ve tel hasarı olup olmadığına bakın.

Yüksek titreşimli ekipmanlar basit bir kuraldan yararlanır: Kısa bir alıştırma süresinden sonra kurulan ilk partiyi inceleyin. Bağlantı noktaları serin ve sabit kalırsa, ölçeklendirme çok daha güvenli hale gelir.

Sorun Giderme: Örgü Neden Aşırı Isınıyor veya Arızalanıyor?

Bakır örgü aşırı ısınıyorsa, bunu bir sistem sorunu gibi ele alın; çünkü genellikle öyledir. Parçaları körü körüne değiştirmek yerine temel nedeni bulmak için bu hızlı haritayı kullanın.

• Belirti: örgü, çıkıntının yakınında sıcaktır
  Olası nedenler: zayıf kıvrım, yanlış pabuç boyutu, yetersiz sıkıştırma, bağlantı yerinde oksidasyon, gevşek cıvata, uyumsuz kaplama, kirlenmiş temas yüzeyi.
• Belirti: örgünün ortasında sıcak nokta
  Muhtemel nedenler: örgünün akıma göre küçük olması, beklenmeyen görev döngüsü, ısı kaynağının yakınına yönlendirme, tekrarlanan bükülme nedeniyle iç tel hasarı.
• Belirti: yıpranma ve kırık teller
  Olası nedenler: keskin kenar aşınması, gerilimi azaltmadan aşırı hareket, yanlış kesme yöntemi, sürtünme yolunda manşon eksikliği.
• Belirti: korozyon veya renk değişikliği
  Olası nedenler: kimyasallara maruz kalma, nem, farklı metallerle galvanik etkileşim, ihtiyaç duyulan yerde kalay kaplamanın bulunmaması.
• Belirti: aralıklı topraklama veya gürültü
  Olası nedenler: gevşek montaj, derz altındaki boyalı yüzeyler, yetersiz temas basıncı, kirlenmiş bağlantı noktası.

Ölçebiliyorsanız şunları yapın: yük altında sıcaklık artışı testi ve bağlantı noktaları arasındaki miliohm kontrolleri, sorunları yalnızca görsel incelemeden daha hızlı ortaya çıkarır.

Alıcılar için Aslında Hangi Kalite Kontrolleri Önemlidir?

Bakır örgülü kabloları uygun ölçekte tedarik ettiğinizde, "iyi görünmek" kaliteli bir plan değildir. Tutarlılık, izlenebilirlik ve örgü ile sonlandırmanın gruplar arasında aynı şekilde davranacağına dair kanıt istiyorsunuz.

Akıllı alıcıların genellikle talep ettiği şeyler şunlardır:

• Malzeme doğrulama: Bakır kalitesi ve kaplama tipi (çıplak/kalaylı) açıkça belirtilmiştir
• Boyutsal tutarlılık: genişlik, kalınlık, uzunluk toleransları ve sonlandırma geometrisi
• Sonlandırma süreci kontrolü: kıvırma aleti standartları veya kaynak/presleme yöntemi belgeleri
• Elektriksel performans kontrolleri: direnç hedefleri, numune bazlı test planları
• Mekanik bütünlük: uygun olduğu durumlarda pabuçlar/uç bağlantı parçaları üzerinde çekme testleri
• Ambalaj disiplini: Taşıma sırasında ezilmenin, kirlenmenin ve şerit deformasyonunun önlenmesi

İstikrarlı, uzun vadeli bir tedarik ortağı isteyen alıcılar için örgü geometrisini ve sonlandırmalarını montaj hattı kısıtlamalarınıza uyacak şekilde özelleştirebilen bir üreticiyle çalışmak da faydalı olacaktır. burasıDongguan Quande Elektronik Co, Ltd genellikle şu şekilde konumlandırılır: topraklama şeritleri, esnek atlama telleri ve uygulamaya özel bağlantı tasarımlarına uyarlanabilen bakır örgülü tel seçenekleri sunmak; böylece sevkiyat geldikten sonra "uydurma" zorunluluğuna uğramazsınız.

SSS

Bakır örgülü teller ile standart esnek kablo arasındaki fark nedir?

Esnek kablo demetleri izolasyonun içinde yer alır ve birçok güç uygulaması için mükemmeldir, ancak yine de sonlandırmaların yakınında stresi yoğunlaştırabilir ve dar yönlendirme yollarında daha hacimli olabilir. Bakır örgülü teller dokumadır, daha düzdür ve genellikle titreşime yatkın montajlarda yüksek esneklik, düşük profilli yönlendirme ve istikrarlı bağlama/atlama performansı istediğinizde kullanılır.

Çıplak veya kalaylı bakır örgülü telleri mi tercih etmeliyim?

Ortam kuru ve kontrollü ise çıplak bakır tamamen iyi olabilir. Minimum bakımla nem, yoğuşma veya uzun hizmet ömrü bekliyorsanız, korozyonu yavaşlattığı ve bağlantı yüzeylerinin zaman içinde daha stabil kalmasına yardımcı olduğu için kalaylı bakır genellikle tercih edilir.

Akıma göre bir örgüyü nasıl boyutlandırabilirim?

Gerekli sürekli akım, tepe akımı (varsa), görev döngüsü ve kabul edilebilir sıcaklık artışıyla başlayın. Daha sonra uygun bir eşdeğer kesit alanıyla eşleştirin ve sonlandırma yönteminizin yüksek direnç yaratmayacağını doğrulayın. Emin değilseniz gerçek yük koşulları altında sıcaklık artışını prototipleyin ve ölçün.

Örgüm yeterince kalın göründüğü halde neden ısınıyor?

Çoğu durumda sorun örgü değil, eklemdir. Kötü sıkma, pabucun altındaki oksidasyon, gevşek cıvatalar veya boyalı montaj yüzeyleri, ısıya dönüşen temas direncini artırabilir. Doğru yüzey hazırlama ve kontrollü sonlandırma işlemleri genellikle sorunu çözer.

Bakır örgülü teller EMI veya elektriksel gürültüye yardımcı olabilir mi?

Özellikle iyi tasarlanmış bir temellendirme ve birleştirme stratejisinin parçası olarak bunu yapabilirler. Bir örgünün geometrisi, topraklamayı stabilize etmeye yardımcı olan düşük empedanslı yollar sunabilir, ancak EMI kontrolü sistem düzeyindedir; yönlendirme, muhafaza bağlama ve bağlantı bütünlüğü önemlidir.

Doğru bir fiyat teklifi almak için tedarikçiye hangi bilgileri göndermeliyim?

Gerekli uzunluğu, örgü genişliğini/kalınlığını (veya eşdeğer kesiti), çıplak ve kalaylıyı, yalıtım/manşon ihtiyaçlarını, sonlandırma tipini (pabuçlu/kaynaklı/preslenmiş), delik çapını, miktarını ve uygulama notlarını (titreşim, sıcaklık, ortam) sağlayın. Basit bir çizim genellikle yanlış anlamaları önlemenin en hızlı yoludur.

Kapanış Düşünceleri

Bakır örgülü teller, önceliğiniz hareket halindeyken güvenilirlik olduğunda pratik bir yükseltmedir: daha az çatlak iletken, daha sağlam topraklama ve zamanla "gizemli bir şekilde" gevşemeyen bağlantılar. İşin püf noktası, örgüyü bir meta olarak ele almayı bırakıp, onu tasarlanmış bir bileşen olarak ele almaya başlamaktır: iş için boyutlandırın, çevreye göre kaplamayı belirtin ve direnç ve ısıyı belirleyen sonlandırma ayrıntılarını kontrol edin.

Bakır örgülü kablolar için (özellikle topraklama kayışları ve esnek atlama teli düzenekleri için) teknik özellikleri, özelleştirmeyi ve tekrarlanabilir kaliteyi kolaylaştırmak istiyorsanız, örgü yapısını gerçek kurulum kısıtlamalarınızla eşleştirebilecek bir üreticiyle çalışın.Dongguan Quande Elektronik Co, Ltdarızaları azaltmanıza, montajı basitleştirmenize ve sistemlerin daha serin ve daha kararlı çalışmasını sağlamanıza yardımcı olmak için uygulama tabanlı örgü seçimini ve özel sonlandırmaları destekleyebilir.bize Ulaşıngereksinimlerinizi tartışmak için.
