Bakır Örgülü Tel, Güç ve Kontrol Kablolarında Güvenilirliği Nasıl Artırır?

Soyut

Doğru iletkeni seçmek, gerçek dünyada bir proje başarısızlıkla sonuçlanmaya başlayıncaya kadar basit görünen kararlardan biridir: sıkı bir kablo kanalında aşırı ısınma, bir uçta kırık teller, kontrol devrelerinde dengesiz okumalar veya titreşim yorgunluğunun neden olduğu kesinti.Bakır Örgülü Tel iletkenliği, esnekliği ve mekanik dayanıklılığı dengeleyerek genellikle tam olarak bu sorunları önlemek için seçilir. Bu makalede, alıcıların en sık yaşadığı sıkıntılı noktaları (voltaj düşüşü, bükülme yarıçapı, sonlandırma kalitesi, korozyon riski, denetim standartları ve tedarikçi tutarlılığı) gözden geçireceğim ve uygulamanız için doğru halat yapısını, boyutunu ve yüzey kaplamasını nasıl belirleyeceğinizi göstereceğim. Ayrıca pratik kontrol listeleri, karşılaştırma tabloları ve anlaşılır bir SSS bölümü bulacaksınız; böylece "bunun iyi olduğunu düşünüyoruz"dan "bunun işe yarayacağını biliyoruz"a geçebilirsiniz.

İçindekiler

• Makale Özeti
• Müşterinin Sorunlu Noktaları Bu Çözümle Çözülür
• Bakır Örgülü Tel Nedir?
• Telli Katı'yı Yenerse
• Tahminde Bulunmadan Nasıl Belirlenir?
• Karşılaştırma Tablosu
• Sonlandırma ve Kurulum İpuçları
• Alıcıların Talep Etmesi Gereken Kalite Kontrolleri
• Ortak Uygulamalar
• Tutarlı Bir Tedarikçi Seçmek
• SSS
• Çözüm

Makale Özeti

• TanımlamakBakır Örgülü Telve önlemek için tasarlandığı sorunlar
• Gerçek alıcının sıkıntılı noktalarını iletken seçimleriyle eşleştirin
• Büküm yapısını, boyutlandırmayı ve yüzey seçeneklerini (çıplak vs kalaylı) açıklama
• Pratik bir spesifikasyon kontrol listesi sağlayın
• Takasları açıkça ortaya koymak için bir karşılaştırma tablosu gösterin
• Sigorta kapsamının sonlandırılması, inceleme ve tedarikçi doğrulaması
• Tedarik ekiplerinin ve mühendislerin en çok sorduğu soruları yanıtlayın

Müşterinin Sorunlu Noktaları Bu Çözümle Çözülür

İletkenler hakkında duyduğum şikayetlerin çoğu aslında metalle ilgili değil; bunlar iletkenin hayatta kalamadığı şeyle ilgili. İşte sorunlarBakır Örgülü Telazaltmak için yaygın olarak seçilir:

• Sonlandırmalarda çatlama veya kırılma:tekrarlanan bükülme, titreşim veya sıkı yönlendirme katı iletkenleri yorabilir.
• Sıcak noktalar ve aşırı ısınma:küçük boyutlu iletkenler veya zayıf sonlandırmalar, en az istediğiniz yerde ısı yaratır.
• Gerilim düşüşü ve dengesiz performans:uzun kablolar veya yüksek akım yükleri, belirtilenden daha az kabloyu cezalandırır.
• Korozyona bağlı arızalar:nem, tuzlu hava ve kimyasallara maruz kalma iletkenlere ve bağlantılara zarar verebilir.
• Tedarikçilerden gelen tutarsız partiler:Süreç kontrolü zayıfsa iplik sayısı, çap toleransı ve yüzey durumu değişebilir.
• Yavaş kurulum ve yeniden işleme:Yönlendirme ve sonlandırma sırasında sizinle kavga eden kablolar zaman ve iş gücüne mal olur.

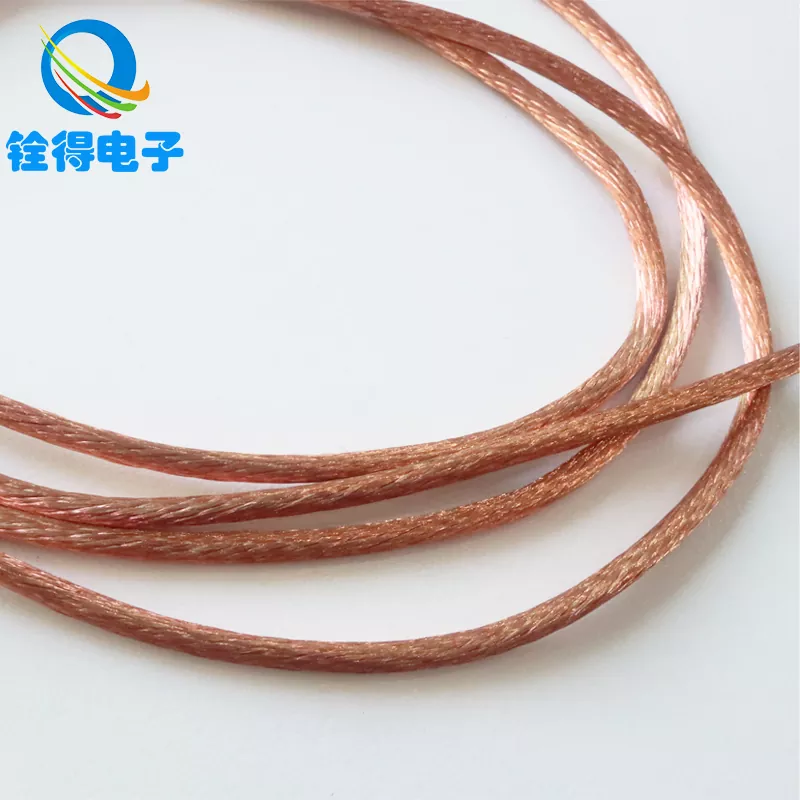

Bakır Örgülü Tel Nedir?

Bakır Örgülü Telbirden fazla küçük bakır filamanın (tel) belirli bir kesit alanına sahip tek bir iletken halinde bükülmesiyle yapılan bir iletkendir. Tek bir sert metal parçası yerine, mekanik gerilimi birçok tel boyunca paylaşan bir demet elde edersiniz. Bu tasarım önemlidir çünkü gerçek kurulumların çoğu hareketi içerir; motorlardan gelen titreşim, kablo demetlerinin esnemesi, kontrol panellerinin içindeki sert kıvrımlar veya kabin kapılarının tekrar tekrar açılıp kapanması.

"İpli" kısım yalnızca bir konfor özelliği değil aynı zamanda bir güvenilirlik özelliğidir. Daha fazla iplik (ve daha küçük bireysel iplik çapları) tipik olarak daha iyi esneklik anlamına gelir; bu da genellikle stres noktalarında daha az yorgunluk anlamına gelir. İşin püf noktası, esnekliğin uygun sonlandırma yöntemleriyle eşleştirilmesi gerektiğidir, aksi takdirde faydayı en çok ihtiyaç duyduğunuz yerde kaybedebilirsiniz.

Telli Katı'yı Yenerse

Kurulumunuz tamamen statikse, cömert bükülme yarıçapına ve minimum titreşime sahipse, katı iletkenler tamamen kabul edilebilir. Ancak mahsur kalan iletkenler genellikle aşağıdaki durumların herhangi birinde kazanır:

• Titreşim:motorlar, kompresörler, pompalar, fanlar, konveyörler ve mobil ekipmanlar.
• Sık hareket:kapı halkaları, robotik kollar, çekme zincirleri, el aletleri, taşınabilir jeneratörler.
• Karmaşık yönlendirme:sıkı paneller, çoklu yön değiştirmeli kablo kanalları, kompakt cihazlar.
• Yüksek yoğunluklu koşum takımı:Montajcıların hıza ve öngörülebilir kullanıma ihtiyaç duyduğu yerler.
• Bakım döngüleri:Servis sırasında kabloların bozulduğu her türlü ortam.

Çerçevelememin pratik yolu: Bir kablonun çarpıldığını, çekildiğini, esnediğini veya biraz bile titrediğini hayal edebiliyorsanız,Bakır Örgülü Telve ardından sonlandırmaları doğru şekilde yapın.

Tahminde Bulunmadan Nasıl Belirlenir?

Birçok satınalma siparişi, performansı artıran parçaları tanımlamadan "bakır telli" ifadesini belirttiği için başarısız oluyor. İşte mühendisliğe, tedarik ekibine veya kablo montaj ortağınıza verebileceğiniz temiz bir kontrol listesi:

• İletken boyutu:AWG veya mm², mevcut yüke, izin verilen voltaj düşüşüne ve sıcaklık artışına göre seçilir.
• Bükümlü inşaat:iplikçik sayısı ve bireysel iplikçik çapı (esneklik buna bağlıdır).

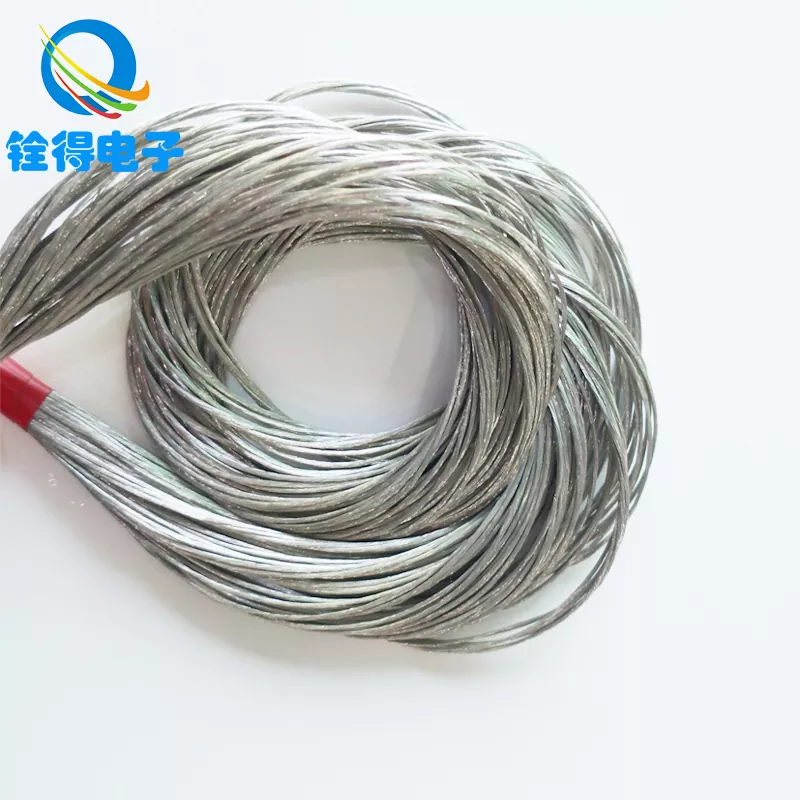

• Yüzey kaplaması:çıplak bakır veya kalaylı bakır (genellikle korozyon direnci ve lehimlenebilirlik için seçilir).
• Tavlanmış durum:daha yumuşak bakır esnekliği artırır; daha sert bakır deformasyona direnebilir ancak daha az esner.
• Çalışma ortamı:nem, tuz, kimyasallar, sıcaklık aralığı ve beklenen titreşim seviyesi.
• Sonlandırma yöntemi:kıvrımlı, lehimli, halkalı, pabuçlu veya vidalı kelepçe — her biri belirli tel stillerini tercih eder.
• Uyumluluk gereksinimleri:Sektörünüz belirli standartlar talep ediyorsa bunları PO'da belirtin.
• Paketleme ve taşıma:makara boyutu, kesme uzunluğu toleransı, etiketleme ve parti izlenebilirliği.

Önemli bir alıcı gerçeği: Eğer bükümlü yapıyı tanımlamazsanız, teknik olarak boyuta uyan ancak kurulum sırasında çok farklı davranan bir tel alabilirsiniz.

Karşılaştırma Tablosu

İletken seçimini risk, çevre ve kurulum davranışına göre hızlı bir şekilde hizalamak için bu tabloyu kullanın:

Sonlandırma ve Kurulum İpuçları

Birçok "kablo kalitesi" şikayeti aslında kılık değiştirmiş sonlandırma sorunlarıdır. Örgülü iletkenler katı iletkenlerden daha iyi performans gösterebilir, ancak bu yalnızca kabloları sıyırma ve sonlandırma sırasında korursanız mümkündür.

• Doğru striptizciyi kullanın:Tellerde çentik oluşmasını önleyin; çentikler, titreşim altında çatlak başlatıcı haline gelir.
• İplik yayılmasını önleyin:vidalı bir kelepçeye takılırsanız yüksükler tutarlılığı önemli ölçüde artırabilir.
• Doğru şekilde sıkıştırın:pabuçları iletken boyutuna ve büküm tipine göre eşleştirin; mümkünse kıvrım yüksekliğini/şeklini doğrulayın.
• Bükülme yarıçapına saygı gösterin:sonlandırmaların yakınındaki sıkı kıvrımlar tekrarlanan gerilime neden olur; yumuşak geçişler içeren rota.
• Isıyı kontrol edin:aşırı ısınma yalıtımın eskimesini hızlandırır ve bağlantılardaki direnci artırır.
• Etiketleyin ve izleyin:özellikle kontrol kabloları için; yanlış kablolar elektriksel "gürültü" sorunlarına benzeyebilir.

Eğer koşum takımı yapıyorsanız, hareketin nerede olacağını düşünün ve buna göre halat yapımını seçin. noktasıBakır Örgülü Telteorik çizimlerden değil, mekanik gerçeklikten kurtulmaktır.

Alıcıların Talep Etmesi Gereken Kalite Kontrolleri

"İyi görünen" ancak montaj sırasında farklı davranan bir parti aldıysanız tutarlılığın neden önemli olduğunu zaten biliyorsunuzdur. Talep edilebilecek ve doğrulanabilecek pratik kontroller şunlardır:

• İletken çapı ve toleransı:iletkenin terminaller ve yalıtım sistemleri için boyut beklentilerini karşıladığını doğrular.
• İplik sayısı ve iplik çapı:esnekliğinizi ve sonlandırma performansı varsayımlarınızı korur.
• Yüzey durumu:temiz, düzgün yüzey temas direncini azaltır ve lehimleme güvenilirliğini artırır.
• Süreklilik ve direnç örneklemesi:Süreç kaymasını erken yakalar.
• Toplu izlenebilirlik:aylar sonra bir sorun ortaya çıkarsa size sorumluluk verir.

Birçok alıcı için amaç aşırı test yapmak değil, yeniden çalışmayı önlemektir. Küçük bir doğrulamaBakır Örgülü Teldaha sonra sorun gidermeye gerek kalmadan günlerce tasarruf edebilirsiniz.

Ortak Uygulamalar

Uygulama aralığı geniştir ancak seçim mantığı genellikle aynıdır: mevcut ihtiyaçları ve mekanik gerilimi eşleştirin. Tipik kullanım durumları şunları içerir:

• Güç dağıtımı:şalt donanımı, paneller, veri yolu bağlantıları (uygun pabuçlarla), invertörler, UPS sistemleri.
• Motorlar ve transformatörler:titreşim ve ısının gerçek faktörler olduğu sargılar ve kablolar.
• Kontrol ve sinyal kablolaması:otomasyon kabinleri, PLC kabloları, sensörler (özellikle yönlendirmenin sıkı olduğu yerlerde).
• Kablo demeti ve kablo düzenekleri:ev aletleri, tıbbi ekipman, aydınlatma ve tüketici elektroniği.
• Dış mekan veya nemli ortamlar:kalaylı iletkenlerden ve sabit sonlandırmalardan yararlanan ekipman.

Tutarlı Bir Tedarikçi Seçmek

Spesifikasyonların ötesinde, en büyük gizli risk tedarikçi tutarsızlığıdır: kağıt üzerinde boyuta uyan ancak büküm, yüzey veya tavlama açısından partiden partiye farklılık gösteren bir tel, montaj verimini sessizce sabote edebilir. Bir satıcıya hak kazandırıyorsanızBakır Örgülü Tel, istikrarlı üretim kontrollerine, net parti kayıtlarına ve tekrarlanabilir denetim rutinlerine dair kanıt isteyin.

Dongguan Quande Elektronik Co, Ltd pratik üretim ihtiyaçları için tasarlanmış bakır telli iletkenler sağlar; stabil kablolama yapıları, kontrollü kaplamalar ve alıcıların yeniden işlemeyi azaltmasına ve onayları hızlandırmasına yardımcı olan belgeler. Uzun vadeli üretim için kaynak kullandığınızda bu tür bir tutarlılık, fiyat kadar önemlidir.

• Numune onayı isteyin:kendi prosesinizde sıyırma/sonlandırma davranışını onaylayın.
• Yapıyı kilitleyin:değiştirmelerin performansı değiştirmemesi için iplik sayısını/çapını tanımlayın.
• Ambalajı onaylayın:düzgün makaralama bükülmeleri ve kurulum hasarını azaltır.
• İzlenebilirlik konusunda anlaşın:Toplu kimliklerin anlamlı olduğundan ve saklandığından emin olun.

SSS

Q:öyle miBakır Örgülü Telher zaman katı bakırdan daha mı iyi?
A:Her zaman değil. Kablolama tamamen statikse ve belirli kurulumlar için maksimum sağlamlık istiyorsanız, katı malzeme iyi çalışabilir. Örgülü genellikle esneklik, titreşim direnci veya daha kolay yönlendirmenin önemli olduğu durumlarda seçilir.

Q:Daha yüksek iplik sayısı otomatik olarak daha yüksek kalite anlamına mı gelir?
A:Bu genellikle hareketli veya titreşimli uygulamalarda yorulma ömrünü artırabilecek daha yüksek esneklik anlamına gelir. Ancak ipliklerin yayılmasını ve tutarsız teması önlemek için doğru sonlandırma yöntemleriyle (çoğunlukla yüksükler veya uygun kıvrımlı pabuçlar) eşleştirilmelidir.

Q:Çıplak bakır yerine kalaylı bakırı ne zaman seçmeliyim?
A:Korozyon riskinin yüksek olduğu durumlarda (nem, deniz havası, kimyasallara maruz kalma) veya lehim stabilitesinin önemli olduğu durumlarda kalaylı bakırı seçin. Maliyet ve maksimum iletkenliğin öncelikli olduğu kontrollü iç ortamlarda genellikle çıplak bakır tercih edilir.

Q:Kablo boyutu doğru görünüyorsa aşırı ısınmanın nedeni nedir?
A:En yaygın nedenler sonlandırma sorunları (gevşek vidalar, zayıf kıvrım, tel hasarı) ve yönlendirme sorunlarıdır (birlikte toplanmış kablolar ısıyı hapseder). Kablo boyutu yardımcı olur, ancak bağlantılar ve kurulum uygulamaları genellikle gerçek dünyadaki sıcaklık artışını belirler.

Q:"Yanlış" çok telli tel almayı önlemek için satın alma siparişine ne eklemeliyim?
A:İletken boyutunu (AWG veya mm²), tel yapısını (tel sayısı ve tel çapı), yüzey kaplamasını (çıplak veya kalaylı) ve tüm ortam veya sonlandırma kısıtlamalarını belirtin. Yalnızca "bakır telli" yazarsanız montaj davranışını değiştiren varyasyon riskiyle karşı karşıya kalırsınız.

Çözüm

Güvenilir elektrik sistemleri elektronik tablolarda arızalanmaz; stres noktalarında arızalanırlar: dar virajlar, titreşimli paneller, nemli muhafazalar ve aceleyle sonlandırmalar.Bakır Örgülü Telpopülerdir çünkü güçlü iletkenliği mekanik esneklikle birleştirerek bu stres noktaları için tasarlanmıştır. Bükümlü yapıyı tanımlarsanız, ortam için doğru yüzey kaplamasını seçer ve düzgün bir şekilde sonlandırırsanız, yeniden çalışmayı ve arıza süresini önemli ölçüde azaltırsınız.

Seçenekleri değerlendiriyorsanız veya zor durumda kalan bir yapıyı uygulamanızla eşleştirme konusunda yardıma ihtiyacınız varsaDongguan Quande Elektronik Co, Ltdakımınızı, voltajınızı, yönlendirme kısıtlamalarınızı ve ortam ayrıntılarınızı paylaşın; ardındanbize UlaşınBir sonraki projeniz için numune veya özel öneri talep etmek için.
